Co je Etalbond (bond) — hliníkový kompozit

Pokud jste se dostali až sem poté, co jste slyšeli „ten panel je z bondu“ nebo „dej tam etalbond“, nejužitečnější věta je ta, kterou vám na místě skoro nikdo neřekne: Etalbond je obchodní značka, ne materiál. Materiál se nazývá hliníkový kompozitní panel — anglicky aluminium composite panel (ACP) nebo aluminium composite material (ACM). Etalbond® je značka, pod kterou ho vyrábí řecká společnost Elval Colour, se závodem ve Sv. Thomas v oblasti Voiotia. Stejně tak Alucobond® a Dibond® jsou značky 3A Composites, Reynobond® patří Arconicu a Alpolic® — Mitsubishi.

V bulharském oboru se slovo „bond“ dávno odpoutalo od jakékoli konkrétní značky a označuje celou kategorii — podobně jako „džíp“ znamená jakékoli terénní auto. V hovoru je to pohodlné, v objednávce nebezpečné: dva panely nazývané stejně „bond“ mohou mít různé jádro, různě silné povrchové plechy a úplně jiné chování při požáru. Tento článek popisuje materiál takový, jaký skutečně je — abyste si mohli objednat konkrétní věc, ne „bond“.

Stručně: hliníkový kompozit je sendvič ze dvou hliníkových plechů po 0,5 mm, nalepených na plastové nebo minerální jádro, obvykle 3 mm — celkem 4 mm. Etalbond, Alucobond, Dibond a Reynobond jsou značky téhož druhu materiálu. Jediná věc, na kterou se musíte zeptat dřív než na cokoli jiného, je jaké je jádro.

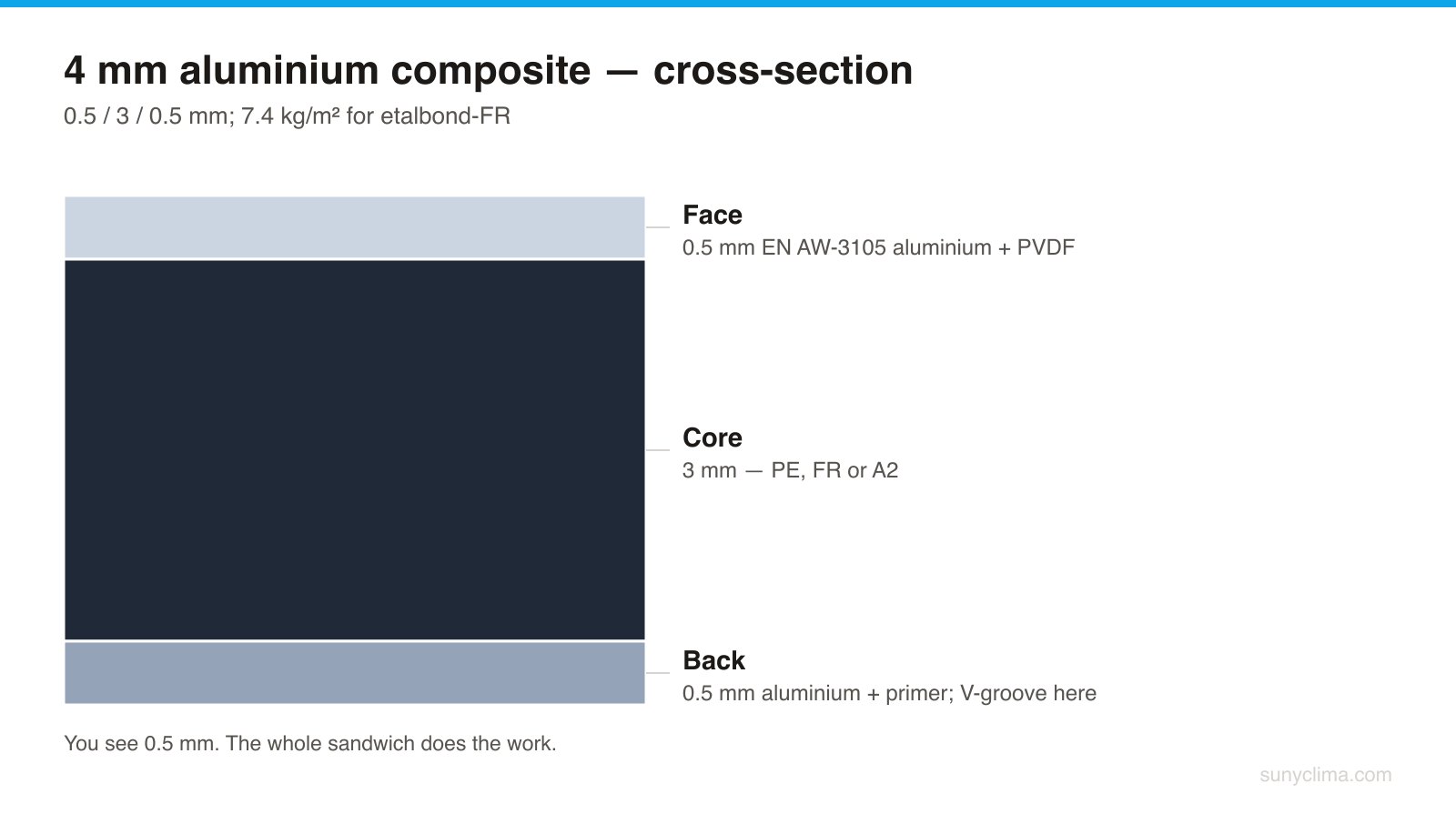

Sendvič 0,5 / 3 / 0,5 mm

Standardní panel má 4 mm: dva hliníkové plechy po 0,5 mm na jádru o síle 3 mm; existují i varianty 3 mm (0,5 / 2 / 0,5) a 6 mm (0,5 / 5 / 0,5).

Proč sendvič? Protože tuhost desky roste přibližně s třetí mocninou její tloušťky: když vzdálíte dvě nosné plochy od sebe, aniž byste přidali hmotnost, získáte neúměrně mnoho. Vnější plechy přenášejí tah a tlak, jádro je drží oddělené a nedovolí jim vzájemně sklouznout — princip dvojitého I-nosníku. Zajímavé je, že výrobce výsledek publikuje v konkrétních číslech.

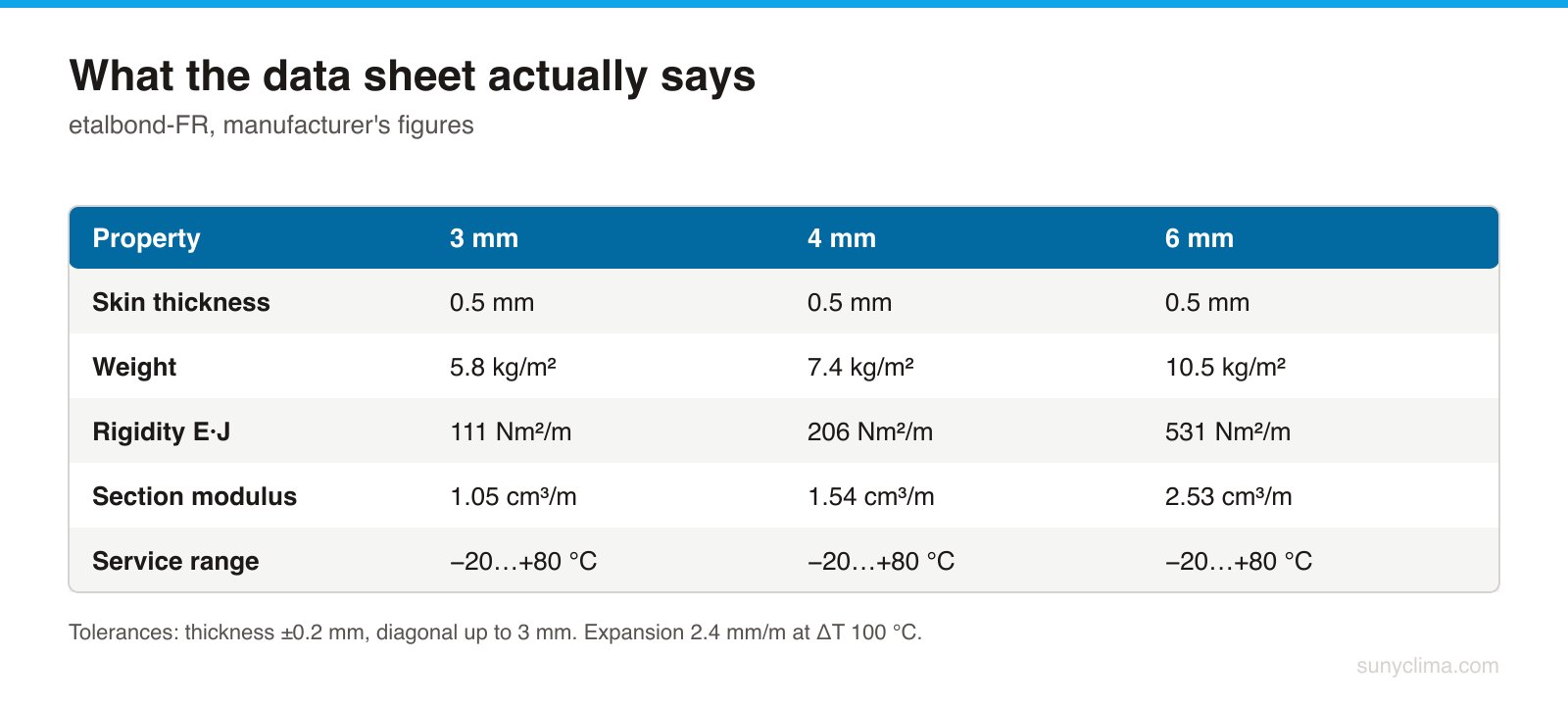

Technický list etalbond-FR to ukazuje přímo: tuhost (E·J) je 111 Nm²/m při 3 mm, 206 při 4 mm a 531 při 6 mm.

Nyní srovnání, na kterém záleží. etalbond-FR 4 mm váží 7,4 kg/m² (3 mm — 5,8; 6 mm — 10,5). U varianty A2 se samotné dokumenty Elvalu neshodují: jeden distributorský list uvádí 7,9 kg/m² při 4 mm a 11,4 při 6 mm, zatímco brožura a jiný list uvádí 7,3–7,4 při 4 mm. Odtud dál je výpočet náš, ne řádek z technického listu. Plný hliníkový plech o stejné hmotnosti by měl tloušťku kolem 2,7 mm, protože hustota hliníku je zhruba 2,7 g/cm³. Spočítáno podle učebnicového vzorce pro desku (E·J = E · b·t³/12) a se stejným modulem pružnosti (70 000 N/mm²) vychází přibližně 120 Nm²/m proti deklarovaným 206 u kompozitu — tedy při stejné hmotnosti je sendvič zhruba 1,7krát tužší.

Platí to i obráceně a vychází to ze stejného výpočtu: při stejné tloušťce je plný plech tužší — 4 mm hliníku dává asi 373 Nm²/m — ale váží skoro 10,8 kg/m², tedy zhruba o 46 % více. U dveří tato hmotnost visí na pantech; u fasády — na podkonstrukci. Proto kompozit není levnější náhrada za kov, ale správnější způsob, jak dostat kovový povrch na velkou plochou plochu.

A třetí efekt, který se v tabulkách neobjeví: rovinnost. Souvisle nalepené jádro nedovolí líci „hrát si“ — proto se velké hladké fasádní plochy dělají z kompozitu, ne z plechu.

Jak se vyrábí: nejdřív barva, pak sendvič

Pořadí operací vysvětluje téměř vše o kvalitě. Nejdřív přichází hliníkový pás. Standardní slitina pro líce etalbondu je EN AW-3105 podle EN 573-3, ve stavu H44 (lakováno) podle EN 1396 — hliníko-manganová slitina, ne nejpevnější, ale s vynikající tvárností, což je přesně to, co chcete od materiálu, který se bude ohýbat podél frézované drážky. Deklarované hodnoty: modul pružnosti 70 000 N/mm², pevnost v tahu ≥150 N/mm², mez kluzu Rp0,2 ≥120 N/mm², tažnost A50 ≥3 %.

Druhé přichází lakování — na pásu, ne na hotovém panelu. Proces se nazývá coil coating: role se odvíjí, prochází odmaštěním a pasivací, pak válci pro základní a krycí vrstvu, poté pecí, a znovu se navíjí. Proto fasádní kompozit neblekne po skvrnách — povrchová úprava je nanesena v kontrolovaných mikronech a vypálena při teplotě, kterou na namontovaném panelu nelze dosáhnout. Zadní strana dostává jen ochranný základ.

Třetí přichází laminování: lakované plechy a jádro se spojují nepřetržitě, za tepla a tlaku, pomocí lepicí fólie. Pevnost je měřitelná — v evropském technickém posouzení ETA 14/0145 etalbond deklaruje pevnost v odlupování podle ASTM D1781 ≥167 Nm/m proti oborovému minimu 100 Nm/m, které uvádí Reynobond a Alpolic. Slabý spoj se odlupuje a to se po pár létech projeví jako bublina na hraně.

Praktický závěr: barva bondu není nátěr — je součástí pásu a nedá se „opravit“ na místě sprejem.

Jádro: PE, FR a A2

Tady se rozhoduje vše kromě vzhledu.

• PE — čistý polyetylen, obvykle LDPE s hustotou kolem 0,93–0,96 g/cm³. Nejlevnější, nejlehčí, nejsnáze se frézuje a ohýbá. Podle EN 13501-1 se etalbond s PE jádrem klasifikuje jako třída E.
• FR — polymer plněný minerálním plnivem. Polyetylen je naředěn minerálním plnivem (nejčastěji hydroxidem hlinitým), které při zahřátí uvolňuje vodu a potlačuje hoření. etalbond-FR je klasifikován jako B-s1,d0.
• A2 — jádro s více než 90 % minerálního plniva a minimálním množstvím pojivového polymeru. etalbond A2 je v produktové dokumentaci výrobce deklarován jako A2-s1,d0; jeden distributorský technický list uvádí A2-s1,d1. Rozdíl je v chování hořících kapek a je to přesně důvod, proč chtít deklaraci pro konkrétní šarži, ne obecné tvrzení.

Co znamenají ta písmena v praxi? EN 13501-1 není jedna zkouška, ale systém několika.

• Třída E se prokazuje pouze malou zkouškou hořlavosti EN ISO 11925-2: plamen nesmí za 20 sekund postoupit nad 150 mm. Nízká laťka — materiál třídy E hoří, jen se nevznítí okamžitě.
• Třída B vyžaduje i SBI test (EN 13823, zkouška jednotlivého hořícího předmětu): rychlost růstu požáru FIGRA ≤120 W/s, celkové uvolněné teplo ≤7,5 MJ za 600 s a boční šíření, které nedosáhne okraje vzorku. Vážné omezení, ale materiál zůstává hořlavý.
• Třída A2 vyžaduje stejné limity SBI jako třída B plus zkoušku nehořlavosti (EN ISO 1182) nebo měření výhřevnosti (EN ISO 1716) s limitem ≤3,0 MJ/kg. Rozdíl mezi B a A2 není v přísnějších číslech SBI, ale v této dodatečné zkoušce — v prahu, za kterým materiál přestává být významným zdrojem paliva.
• s1 je kouř: nárůst ≤30 m²/s² a celkem ≤50 m² za 600 s. d0 — žádné hořící kapky za 600 s; d1 — žádná kapka nehoří déle než 10 sekund.

A jedna věc, která se často přehlíží: FR neznamená nehořlavý. Třída B znamená „omezený příspěvek k požáru“, ne „nehoří“.

Proč se jádro stalo otázkou života a smrti

Do roku 2017 byla volba jádra pro mnohé otázkou rozpočtu. Požár Grenfell Tower v Londýně v červnu 2017, při kterém zahynulo 72 lidí, to změnil definitivně. Vyšetřování dospělo k závěru, že kompozitní panely s polyetylenovým jádrem na fasádě byly hlavní příčinou šíření ohně: polyetylen taje, hořící stéká dolů a zapaluje požáry níže v budově — mechanismus, který vysvětluje jak horizontální, tak sestupné šíření.

Existuje i druhý, čistě geometrický faktor: provětrávaná fasáda má za panely vzduchovou mezeru — užitečnou pro vlhkost, škodlivou při požáru, protože funguje jako komín. Hořlavý materiál s tahem za zády hoří mnohem rychleji než tentýž materiál v laboratorní zkoušce.

Závěr nezní „bond je nebezpečný“, ale že tentýž materiál je rozumný na jednom místě a nepřípustný na jiném. PE jádro v interiérové ceduli nebo v panelu vstupních dveří o ploše dva metry čtvereční je normální technické řešení; totéž jádro na fasádě dvacetipatrové budovy ne. V Bulharsku třídy vycházejí z vyhlášky č. Iz-1971 ministerstva vnitra a ministerstva regionálního rozvoje, naposledy novelizované v roce 2025, a čl. 330 je jednoznačný: nad 25 m obytné výšky musí být izolace i vnější povrch minimálně A2. PE a FR tam vůbec nepřipadají v úvahu.

Praktické pravidlo pro každého kupujícího: vyžadujte prohlášení o vlastnostech (DoP) s uvedenou třídou podle EN 13501-1 — písmeno, pak s, pak d, například B-s1,d0 — ne ústní „tohle je protipožární“. Pokud neexistuje papír s tímto zápisem, nekoupili jste to, co si myslíte.

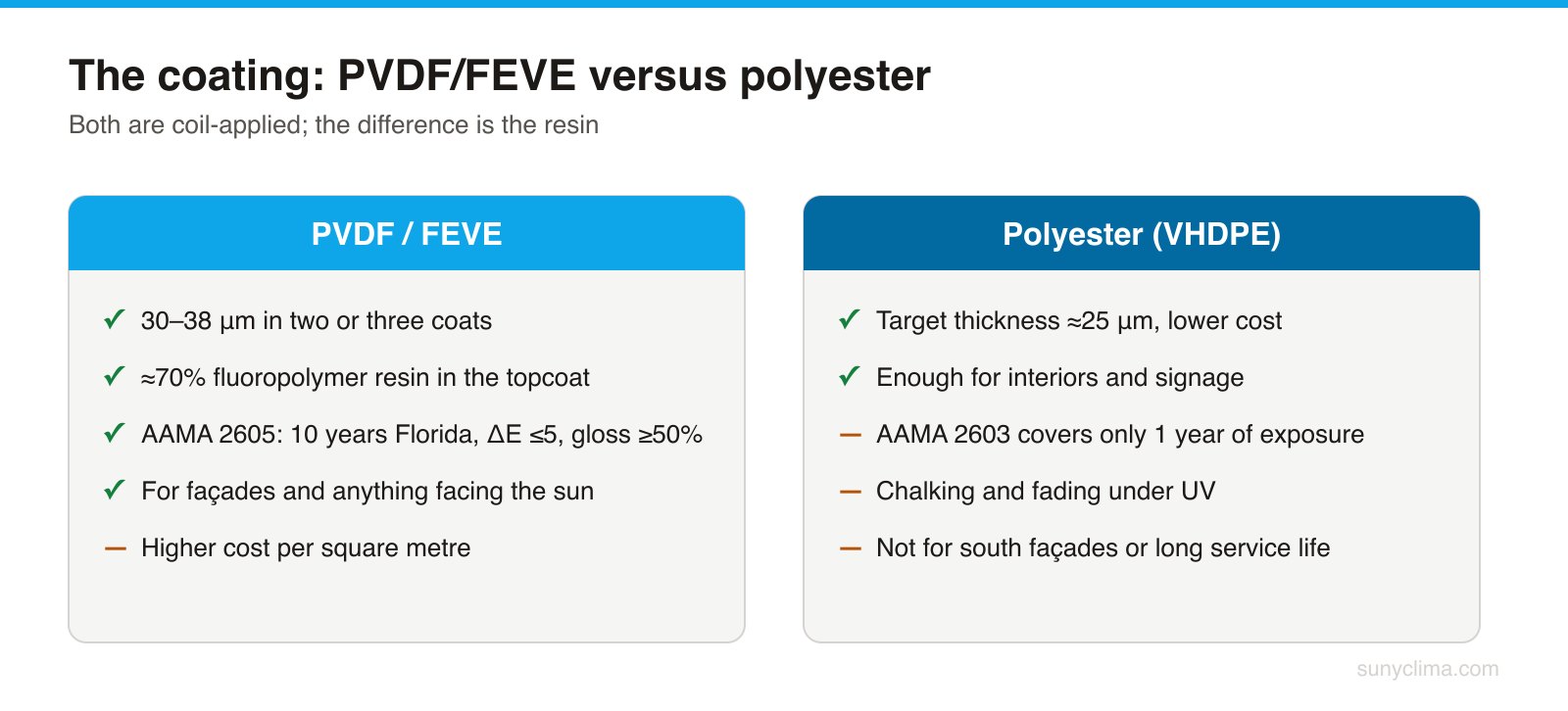

Povrchová úprava: PVDF, FEVE a polyester

Druhá položka, která rozhoduje, jak bude panel vypadat za deset let, je povrchová úprava — technický list uvádí tři úrovně:

• PVDF-3 / FEVE-3 — třívrstvý systém, 33 μm podle technického listu, v závislosti na odstínu. Pro jednotlivé projekty se specifikují i silnější systémy — například 43 μm nominálně s minimem 38 μm. Tolerance jsou podle EN 1396.
• PVDF-2 / FEVE-2 — dvouvrstvý, cílová hodnota 30 μm.
• VHDPE — cílová hodnota 25 μm. Toto je polyesterová třída.

PVDF je polyvinyliden fluorid; architektonické systémy tohoto typu obsahují 70–80 % fluoropolymerní pryskyřice ve svrchní vrstvě — 70 % je klasický základ, zatímco Elval u svých systémů uvádí 80 %. Důvod, proč na tom záleží, je chemický: vazba uhlík–fluor je jednou z nejpevnějších v organické chemii a ultrafialové světlo ji jen tak nerozbije. Polyesterové systémy se pod UV rozkládají rychleji — povrch práší a barva bledne.

Rozdíl je kvantitativně definován v amerických specifikacích AAMA, které jsou nejčastěji citovaným měřítkem: AAMA 2605 vyžaduje 10 let vystavení na jižní Floridě se změnou barvy ≤5 ΔE, hodnocením práškovatění ≥8 a zachováním lesku ≥50 %. AAMA 2604 požaduje totéž po 5 letech a AAMA 2603 — po 1 roce. Technický list etalbondu výslovně uvádí, že systémy PVDF splňují AAMA 2605.

Přeloženo pro zákazníka: polyester je pro interiér a cedule; PVDF je pro vše, co vidí slunce.

Zpracování: frézování, ohýbání, nýty

Frézování V-drážky. Drážka se frézuje ze zadní strany — přes zadní plech a téměř přes celé jádro tak, aby za lícovým plechem zůstalo přibližně 0,3 mm. Těchto 0,3 mm umožňuje panel ohnout ručně, čistě a v přímé linii, bez ohýbacího stroje, přičemž líc zůstane vcelku. Přesnost hloubky u CNC je řádově ±0,05 mm — při zbytku 0,3 mm to není luxus, ale nutná podmínka.

Tvar drážky určuje úhel: 90° pro ohyby do 90°, 135° pro ohyby do 135°, obdélníková drážka pro 180°. Vnější poloměr vychází z tvaru a hloubky — tak celá zakázka vyjde se stejnými hranami.

Ohýbání bez frézování. Kompozit se ohýbá i konvenčním způsobem — na válcích nebo na ohraňovacím lisu. Pravidlo pro minimální vnitřní poloměr určuje značka, ne materiál: etalbond udává r = 15 × t (60 mm při 4 mm), zatímco Alucobond PLUS — r = 10 × t (40 mm). Číslo se čte z listu konkrétního panelu. Pružinový efekt je o něco větší než u běžného plechu, takže u sériové výroby se dělá zkouška.

Nýtování. Pro venkovní podmínky se používají hliníkové trhací nýty s nerezovými trny — s běžným ocelovým trnem dostanete po první zimě rezavé tečky na fasádě. Typický rozměr: trn Ø5 mm s hlavou Ø11 mm. Životnost rozhodují tři pravidla:

1. Otvor se vrtá větší než nýt, aby zůstal prostor pro tepelný pohyb. Napevno usazený nýt v napevno usazeném otvoru znamená zvlněný panel už v srpnu.
2. Hlava kryje alespoň 1 mm kolem otvoru, aby nebyla vidět vůle.
3. Kování ponechává asi 0,3 mm vůle — jinak nýt tlačí přesně tam, kde se panel měl pohybovat.

Pokud čtete tento oddíl jako zákazník, ne jako montážník, z celé kapitoly potřebujete jednu větu: rezavé tečky kolem nýtů a vlny na jinak rovném panelu skoro nikdy nejsou vadou materiálu — jsou vadou kotvení.

Lepení. V kazetových systémech se zadní strana lepí k hliníkovým profilům strukturálním lepidlem nebo oboustrannou lepicí páskou — líc bez viditelných nýtů, ale lepidlo musí být kompatibilní jak s povrchovou úpravou, tak se základem na zadní straně.

Řezání. Kotouče se slinutým karbidem a lichoběžníkovým zubem, vysoká rychlost, mírný posuv; vysekávání hranu deformuje. Důležité je, že uříznutá hrana odhaluje jádro — proto kvalitní zpracování končí ohnutým lemem, ne holým řezem. Jak to vypadá u panelu vstupních dveří, je popsáno v článku bond a nerez jako lícové materiály.

Roztažnost, teploty a tolerance

Hliník se roztahuje a u velkých ploch to není drobný detail. List uvádí lineární roztažnost v praktické podobě: 2,4 mm na metr při rozdílu 100 °C, tedy 2,4 × 10⁻⁵ 1/K. Evropské technické posouzení deklaruje pro samotnou slitinu 23 × 10⁻⁶ 1/K — nepatrně méně pro holý kov než pro sestavený panel.

Sto stupňů rozdílu není hypotetických: tmavá jižní fasáda je v srpnu +70…+80 °C a v lednu −15…−20 °C. U panelu 3 m to znamená pohyb kolem 7 mm — a jakékoli kotvení, které mu tento prostor neponechá, ho promění ve zvlnění nebo přetržený nýt.

Pracovní rozsah v listu pro etalbond-FR je od −20 °C do +80 °C, v listu pro A2 — od −50 °C do +80 °C. Hodnoty pocházejí z různých vydání; pro naše klimatické podmínky je důležitá horní hranice, a ta je společná.

Geometrické tolerance jsou rovněž publikované a ukončují spory: tloušťka ±0,2 mm, šířka a délka do 4000 mm −0 / +4 mm, rozdíl úhlopříček do 3 mm. Standardní tabule je 1250 nebo 1500 mm široká a 3200 mm dlouhá.

A jedno pravidlo pro přejímku, uvedené doslova v listu: prohlubně, stopy a skvrny se považují za přijatelné, pokud nejsou vidět ze vzdálenosti ≥2 m pod úhlem 90°. To je oficiální kritérium — ne „aby tam nebylo vůbec nic“.

Kde se bond používá kromě dveří

• Provětrávané fasády a rainscreen kazety. Hlavní aplikace objemově: panel se frézuje a ohýbá do vany, která se zavěšuje nebo nýtuje na hliníkovou podkonstrukci, s provětrávanou mezerou a tepelnou izolací za ní. Pouze jádra FR a A2.
• Reklama a informační systémy. Cedule, totemy, atikové pásy — zůstává rovný, nerezaví, přijímá přímý tisk i fólii. Zde je PE jádro běžnou volbou.
• Interiérové obklady. Vstupní haly výtahů, stropy, nemocniční a letištní chodby — neporézní povrch, který se snadno čistí.
• Doprava. Stěny přívěsů a autobusů, karavany, chladírenské karoserie.
• Dekorativní panely pro vstupní dveře. Zde panel funguje jako povrch na izolačním jádru, ne jako samostatná konstrukce — viz průvodce výběrem panelu a popis materiálů.

Časté chyby a mýty

• „Bond je plný hliník.“ Vidíte 0,5 mm ze 4 mm — a přesně proto je panel rovný a lehký.
• „Bond izoluje.“ Neizoluje. Slitina 3105 na lících vede teplo s asi 170 W/(m·K) — čistý hliník dosahuje 237 — a jádro je tenké. Tepelná izolace přichází z toho, co je za lícem — například XPS s λ ≈ 0,033–0,035 W/(m·K). Logika je vysvětlena v článku o jádru a tloušťce panelu.
• „FR znamená nehořlavý.“ Neznamená. B-s1,d0 je hořlavý materiál s omezeným příspěvkem k požáru. Nehořlavý v praktickém smyslu je A2.
• „Všechny bondy jsou stejné.“ Nejčastější způsob, jak ušetřit na bondu, je zeslabení líců — místo 0,5 mm se použije 0,20–0,30 mm. V katalogu vypadá panel stejně, ale váží mnohem méně: kompozit 4 mm s líci 0,20–0,30 mm a PE jádrem váží kolem 4,6–4,8 kg/m² proti 5,5 kg/m² u etalbondu s PE jádrem a 7,4 u etalbond-FR. Podezřele lehký panel znamená tenké líce — a s nimi klesá i tuhost a odolnost vůči promáčknutí.
• Frézování „od oka“. Hloubka V-drážky je parametr, u kterého 0,1 mm dělí čistou hranu od zmetku.
• Míchání šarží. Kovové a perleťové odstíny mají směr — panely z různých rolí nebo otočené o 180° dávají odlišný odstín. Jedna fasáda, jedna šarže, jedna orientace.

Jak přečíst technický list za pět řádků

1. Tloušťka líce a hmotnost na m². 0,5 mm a ≈7,4 kg/m² při 4 mm je architektonická třída; nižší hmotnost znamená tenčí líce.
2. Jádro a třída podle EN 13501-1. PE (E), FR (B-s1,d0) nebo A2 (A2-s1,d0) — na papíře, v DoP.
3. Povrchová úprava a mikrony. PVDF/FEVE 30–33 μm proti polyesteru ≈25 μm; zkontrolujte, zda je odkaz na EN 1396 a na AAMA 2605.
4. Slitina a stav. EN AW-3105, H44 (lakováno) — to je standard pro fasádní kompozit.
5. Roztažnost, teploty, tolerance. 2,4 mm/m při 100 °C, do +80 °C, ±0,2 mm tloušťky, úhlopříčka do 3 mm — tato čísla určují kotvení.

Tabulky v technických parametrech materiálů uvádějí hodnoty bondu vedle ostatních lícových materiálů. Pokud už víte, co chcete, popište to v poptávce — panely se vyrábějí na zakázku v Bulharsku — nebo se podívejte do katalogu.

Jedna věta, kterou si zapamatujte: „bond“ popisuje konstrukci, ne kvalitu. Konstrukce je vždy stejná — 0,5 / 3 / 0,5 mm. Kvalita je ve třech řádcích technického listu: tloušťka líců, druh jádra a třída podle EN 13501-1, typ a tloušťka povrchové úpravy.
