Wat is inox: passieve laag, kwaliteiten en oppervlakken

Met het woord "inox" bedoelen we zowel de gootsteen in de keuken, als de reling op het terras, als de strip op de voordeur. In werkelijkheid gaat het om een hele familie van staalsoorten met verschillende samenstelling, verschillende prijs en heel verschillend gedrag zodra de lucht eromheen zout is.

Dit artikel gaat over inox als materiaal: wat maakt het roestvrij, waarom draait alles om een laag van enkele nanometers dik, hoe lees je de aanduiding en wat gebeurt er met het metaal wanneer je het snijdt, buigt, last en reinigt. Vergelijkt u 304 en 316 als voorzijde van een decoratief paneel, dan leest u dat in bond- en rvs-panelen. Hier gaan we een niveau dieper — in de metallurgie.

Het woord is Frans en is een belofte

"Inox" komt van het Franse inoxydable — "niet-oxiderend"; het Nederlands nam het via de handel over. Het Engelse stainless belooft bescheidener: "vlekt niet". Het Franse woord belooft meer dan het metaal in werkelijkheid waar kan maken.

En hier zit de eerste paradox. Inox oxideert wél — meteen, op het moment dat het lucht raakt — en juist dat redt het materiaal. De belofte is niet "reageert niet met zuurstof", maar "reageert zo snel en zo geordend dat het zichzelf verzegelt". Als woord is "inox" onnauwkeurig; als mechanisme beschrijft het precies het juiste proces, maar dan met omgekeerd teken.

De geschiedenis is kort: Pierre Berthier merkt in 1821 de zuurbestendigheid van ijzer-chroomlegeringen op, en in 1913 ontdekt de Brit Harry Brearley dat zijn hoogchromige proefstuk simpelweg niet roest.

De definitie is een getal: 10,5% chroom

"Roestvrij" is geen beschrijvend begrip, maar een definitie met een waarde. Volgens EN 10088-1 is een staalsoort roestvrij wanneer deze minimaal 10,5% chroom bevat op massabasis en maximaal 1,2% koolstof. Onder deze grens is de oxidelaag op het oppervlak onderbroken en poreus — hij is er op sommige plekken wel, op andere niet, en corrosie dringt door de gaten heen. Boven de grens wordt de laag continu.

Daarom is 10,5% geen rond getal uit een catalogus, maar een gedragsgrens. In de praktijk beginnen de meest gebruikte kwaliteiten ruim boven dit minimum — bij 16–18% chroom.

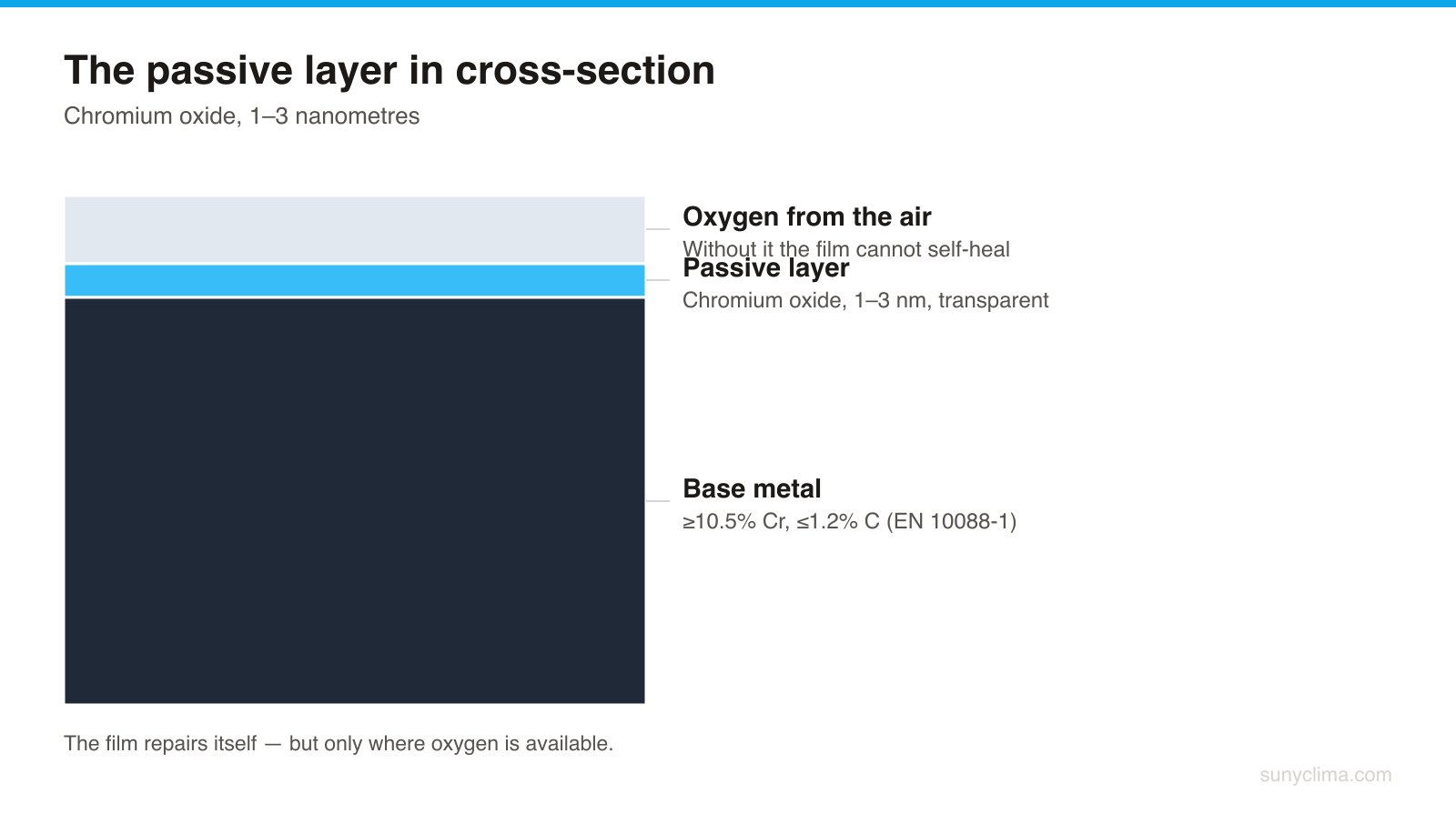

De passieve laag: enkele nanometers die alles bepalen

Wanneer het chroom in het staal zuurstof ontmoet, vormt het chroomoxide — een dichte, sterk gehechte en chemisch stabiele laag met een dikte van 1–3 nanometer (Outokumpu geeft 1–3 nm, ISSF 2–3 nm). Ter vergelijking: een vel papier van 0,1 mm is ongeveer 40.000 keer dikker. De laag is transparant, niet zichtbaar en niet voelbaar — de glans die we "inox" noemen, is die van het metaal eronder. Het mechanisme wordt uitvoerig beschreven door de British Stainless Steel Association.

Het verschil met verf is fundamenteel. Verf is een laag die erbovenop wordt aangebracht: krast u erin, dan blijft het gat een gat en daar begint het roesten. De passieve laag maakt het materiaal zelf aan — krast u erin, dan reageert het pas blootgestelde chroom met de zuurstof in de omgeving en sluit de laag zich weer. Dit is de enige "coating" die zichzelf herstelt.

Er is echter één essentiële voorwaarde: er moet zuurstof aanwezig zijn. Zelfherstel is een chemische reactie en die heeft een reagens nodig. Inox dat onder aanslag, onder een afdichting of in stilstaand water zonder luchttoevoer ligt, verliest juist daar zijn vermogen om zichzelf te herstellen, precies waar het dat het hardst nodig heeft.

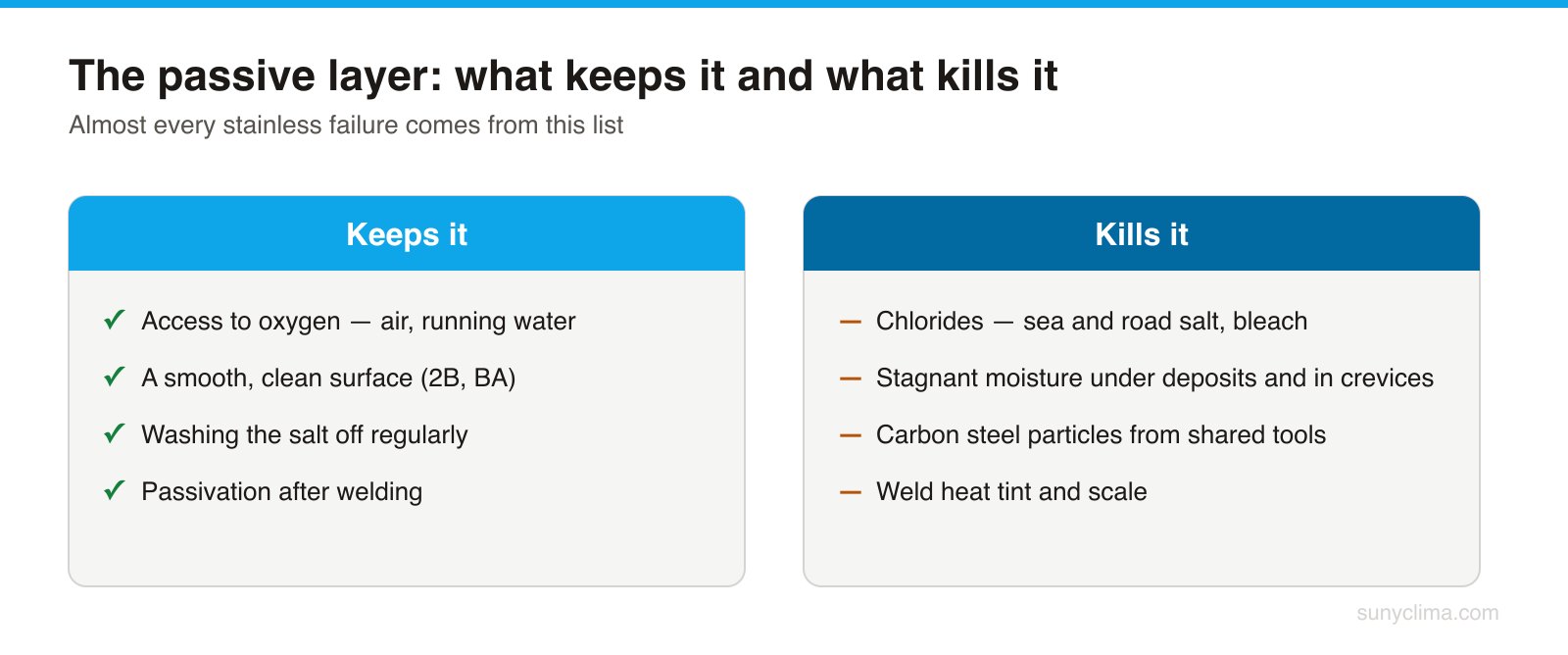

Wat de passieve laag vernietigt

Vrijwel alle problemen met inox zijn problemen van deze laag. Vier mechanismen verklaren bijna alles wat er mis kan gaan:

• Chloriden. Het chloride-ion is klein en agressief en doorbreekt de laag puntsgewijs, niet gelijkmatig. Het resultaat is putcorrosie — een donkere putje die naar binnen groeit, terwijl het omringende oppervlak er in orde uitziet. De bronnen zijn bekend: zeezout in de lucht, strooizout op de bestrating, gechloreerd zwembadwater, chloorhoudende badkamerreinigers.
• Zuurstofgebrek. Onder aanslag, onder een ring, achter een afdichting blijft vocht staan, is er weinig zuurstof en kan de laag zich niet herstellen. Dit is spleetcorrosie — de reden waarom inox vaak juist bezwijkt op de plek waar het er het meest beschermd uitziet.
• Verontreiniging met koolstofstaal. Microscopische deeltjes gewoon ijzer, achtergelaten door een staalborstel, slijpschijf of een gewoon werkblad, roesten zelf en veroorzaken lokale aantasting. De vlek verschijnt pas dagen later en de schuld wordt meestal toegeschreven aan "slechte inox".
• Aanloopkleur na lassen. De blauwig-bruine verkleuringen rond de las zijn een oxidehuid waaronder het staal verarmd is aan chroom — wordt deze niet verwijderd, dan is dit de zwakke plek van het product.

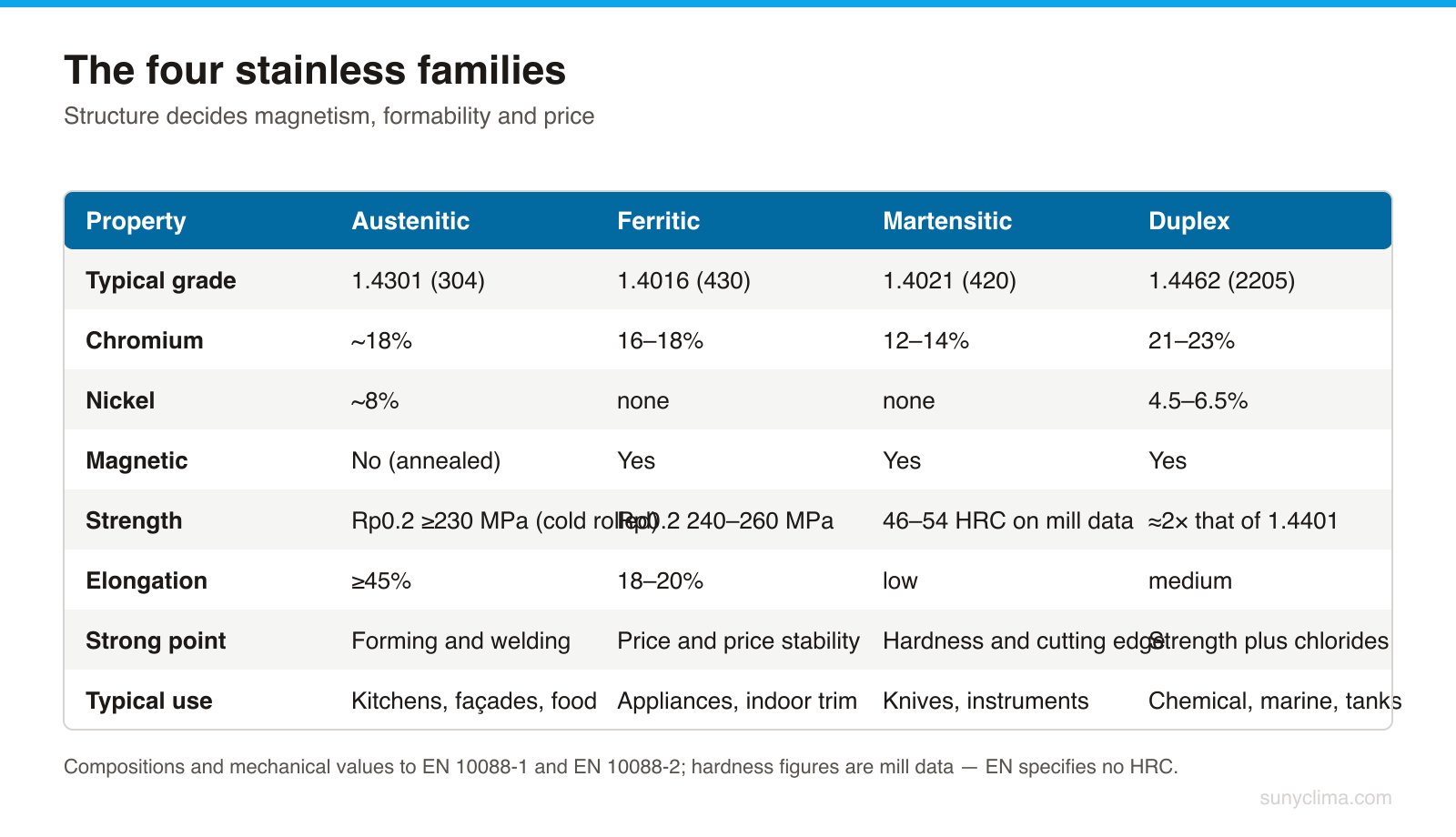

De vier families en waarom ze verschillen

Inox wordt onderverdeeld in families volgens de kristalstructuur, en die wordt op haar beurt bepaald door de samenstelling. De familie bepaalt de magnetische eigenschappen, het buigen, het lassen en de prijs.

Austenitisch (300-serie)

De meest gebruikte familie — hierbij horen 1.4301 (304) en 1.4401 (316). Ze bevatten chroom én nikkel; nikkel stabiliseert de austenitische structuur en geeft haar de karakteristieke eigenschappen: uitstekende vervormbaarheid, uitstekende lasbaarheid en in geloeide toestand — praktisch niet-magnetisch. Volgens EN 10088-2 wordt voor koudgewalste band van 1.4301 Rp0,2 ≥ 230 MPa en Rm 540–750 MPa opgegeven (warmgewalste plaat: 210 en 520–720 MPa), bij een rek van ≥ 45%. Volgens EN 10088-1 bedraagt de warmtegeleiding bij 20 °C 15 W/(m·K), en de gemiddelde thermische uitzettingscoëfficiënt 16 × 10⁻⁶ 1/K voor 20–100 °C en 18 × 10⁻⁶ richting 500 °C. (Amerikaanse datasheets voor 304 geven doorgaans 16 en 17,3 op — vandaar de helft van de verwarring in specificaties.)

Het nadeel: het verhardt sterk bij koudbewerking, en nikkel is een beursgoed — daarom stijgt en daalt de prijs van 304-plaat om redenen die buiten uw project liggen.

Ferritisch (400-serie)

De klassieke vertegenwoordiger is 1.4016 (430): 16–18% chroom, maximaal 0,08% koolstof en geen nikkel. De afwezigheid van nikkel maakt deze kwaliteit goedkoper en met een veel stabielere prijs. Ferritisch inox is magnetisch, geleidt warmte beter (≈25 W/(m·K)) en zet minder uit (10,0–11,0 × 10⁻⁶ 1/K) — een voordeel bij lassen, omdat het minder vervormt. Mechanisch: Rp0,2 240–260 MPa, Rm 430–600 MPa (bij dikkere plaat 430–630), maar een rek van slechts 18–20%.

De lage rek is een beperking: 430 laat zich goed buigen, maar verdraagt geen diepe trekbewerking. Belangrijker is het corrosiegedrag — 1.4016 is bestemd voor interieur en licht agressieve omgevingen: witgoed, keukenapparatuur, decoratieve onderdelen, rookkanalen. Dicht bij zee is het verschil al na het eerste jaar zichtbaar.

Martensitisch

Hierbij horen 1.4021 (X20Cr13, AISI 420) met 12–14% chroom en 0,16–0,25% koolstof en de koolstofrijkere 1.4028 (X30Cr13, 0,26–0,35% C). Het hoge koolstofgehalte maakt harden mogelijk. EN 10088 legt geen hardheid vast, maar toestanden (+QT) in MPa; volgens fabrikantgegevens bereikt 1.4021 ongeveer 46–50 HRC, en 1.4028 50–54 HRC. Vandaar de toepassingen: messen, chirurgische instrumenten, assen, onderdelen voor pompen en kleppen.

De prijs voor de hardheid is corrosiebestendigheid: minder chroom en meer koolstof betekenen een zwakkere passieve laag — daarom roest het keukenmes als het nat blijft liggen in de gootsteen, terwijl de gootsteen eromheen dat niet doet.

Duplex

Duplex is een mengsel van austeniet en ferriet in ongeveer gelijke delen. Volgens EN 10088 bevat kwaliteit 1.4462 21–23% chroom, 4,5–6,5% nikkel, 2,5–3,5% molybdeen en 0,10–0,22% stikstof. Hier schuilt een valkuil die geld kan kosten: het Amerikaanse UNS S32205 vernauwt dezelfde grenzen tot 22–23% Cr, 3,0–3,5% Mo en 0,14–0,20% N, zodat plaat gecertificeerd volgens 1.4462 niet automatisch aan S32205 voldoet. Het resultaat is een ongeveer twee keer zo hoge vloeigrens ten opzichte van 316 bij minder nikkel en een zeer hoge chloridebestendigheid — chemische industrie, maritieme constructies, tanks, bruggen. Het is niet "beter inox" voor alles: het is moeilijker te vormen en vereist strengere controle bij het lassen.

De magneet is geen test voor de kwaliteit

De meest verspreide werkplaatsmythe: "als er een magneet aan blijft plakken, is het geen echte inox". Geloeide austenitische inox is inderdaad praktisch niet-magnetisch, maar na koudbewerking zet een deel van het austeniet zich om in martensiet en wordt het materiaal licht magnetisch — langs gesneden randen, in diepgetrokken hoeken, rond gestanste openingen. Ferritische en martensitische kwaliteiten zijn dan weer per definitie magnetisch en toch volkomen legitieme inox. En het belangrijkste: de magneet maakt geen onderscheid tussen 304 en 316, want het verschil zit hem in molybdeen.

Hoe leest u de aanduiding

In een specificatie komt u twee systemen tegen en het is handig om ze in gedachten te kunnen vertalen:

EN-nummer	EN-naam	AISI	Wat het betekent
1.4301	X5CrNi18-10	304	De basis-austenitische: ~18% Cr, ~8% Ni
1.4307	X2CrNi18-9	304L	Dezelfde, met laag koolstofgehalte
1.4401	X5CrNiMo17-12-2	316	Met molybdeen voor chloridebestendigheid
1.4404	X2CrNiMo17-12-2	316L	316 met laag koolstofgehalte
1.4016	X6Cr17	430	Ferritisch, alleen chroom, geen nikkel
1.4462	X2CrNiMoN22-5-3	2205	Duplex

Het Europese nummer (1.43xx, 1.44xx) is wat op het certificaat en op de factuur staat; de Amerikaanse aanduiding (304, 316, 430) is wat er in de werkplaats gesproken wordt. Staat er in het document 1.4301, dan heeft u 304 gekocht — ongeacht wat er mondeling is gezegd.

De EN-naam wordt letterlijk gelezen: X betekent hooggelegeerd staal, het getal erna is het koolstofgehalte vermenigvuldigd met 100, gevolgd door de legeringselementen en hun percentages. X5CrNi18-10 = 0,05% koolstof, 18% chroom, 10% nikkel.

Wat "L" betekent

L staat voor low carbon en is geen cosmetisch toevoegsel. Standaardkwaliteiten laten ongeveer 0,07–0,08% koolstof toe; L-kwaliteiten beperken dit tot maximaal 0,030%. De reden is lassen: bij verblijf in ongeveer het bereik van 425–850 °C — een eenduidige grens bestaat niet, BSSA geeft 370–815 °C op, Outokumpu 550–850 °C — migreert koolstof naar de korrelgrenzen en verbindt zich met chroom tot chroomcarbiden. Dit chroom neemt niet meer deel aan de passieve laag en langs de grenzen blijft een aan chroom verarmde zone over. Het verschijnsel heet sensitisatie, en het gevolg is interkristallijne corrosie — "wegvreten van de las".

316L lost het probleem al aan de bron op: onder 0,030% koolstof is er onvoldoende materiaal voor carbiden en blijft de las bestendig zonder extra warmtebehandeling. Daarom is voor alles wat gelast wordt — tanks, leuningen, leidingen, kozijnen — de L-kwaliteit de verstandige keuze, geen dure gril.

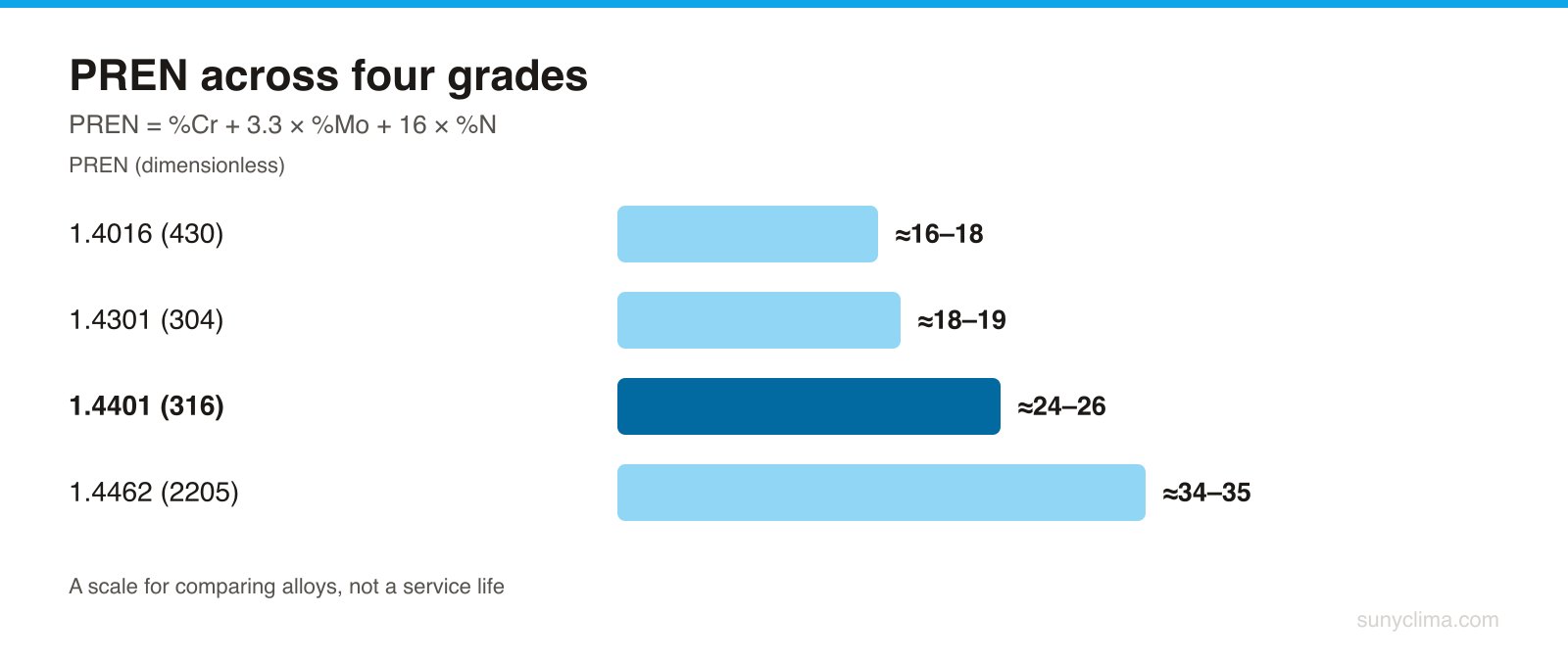

PREN: een getal dat te vergelijken is

De PREN (Pitting Resistance Equivalent Number) plaatst twee kwaliteiten op één schaal:

PREN = %Cr + 3,3 × %Mo + 16 × %N

De formule weegt de drie elementen die daadwerkelijk werken tegen putcorrosie: chroom telt mee met factor 1, molybdeen met 3,3, stikstof met 16. Vul de samenstelling van de kwaliteiten in en het wordt duidelijk waarom duplex in een andere categorie zit en waarom 430 geen kandidaat is voor een maritieme omgeving. Voor de eigenaar van een huis op een halve kilometer van het strand komt al deze wiskunde neer op één zin: vraag naar 316, niet zomaar naar "inox".

Het is ook belangrijk om te weten wat PREN niet is. Het is geen levensduur en houdt geen rekening met het oppervlak, spleten, temperatuur of lassen. PREN vergelijkt kwaliteiten, geen producten.

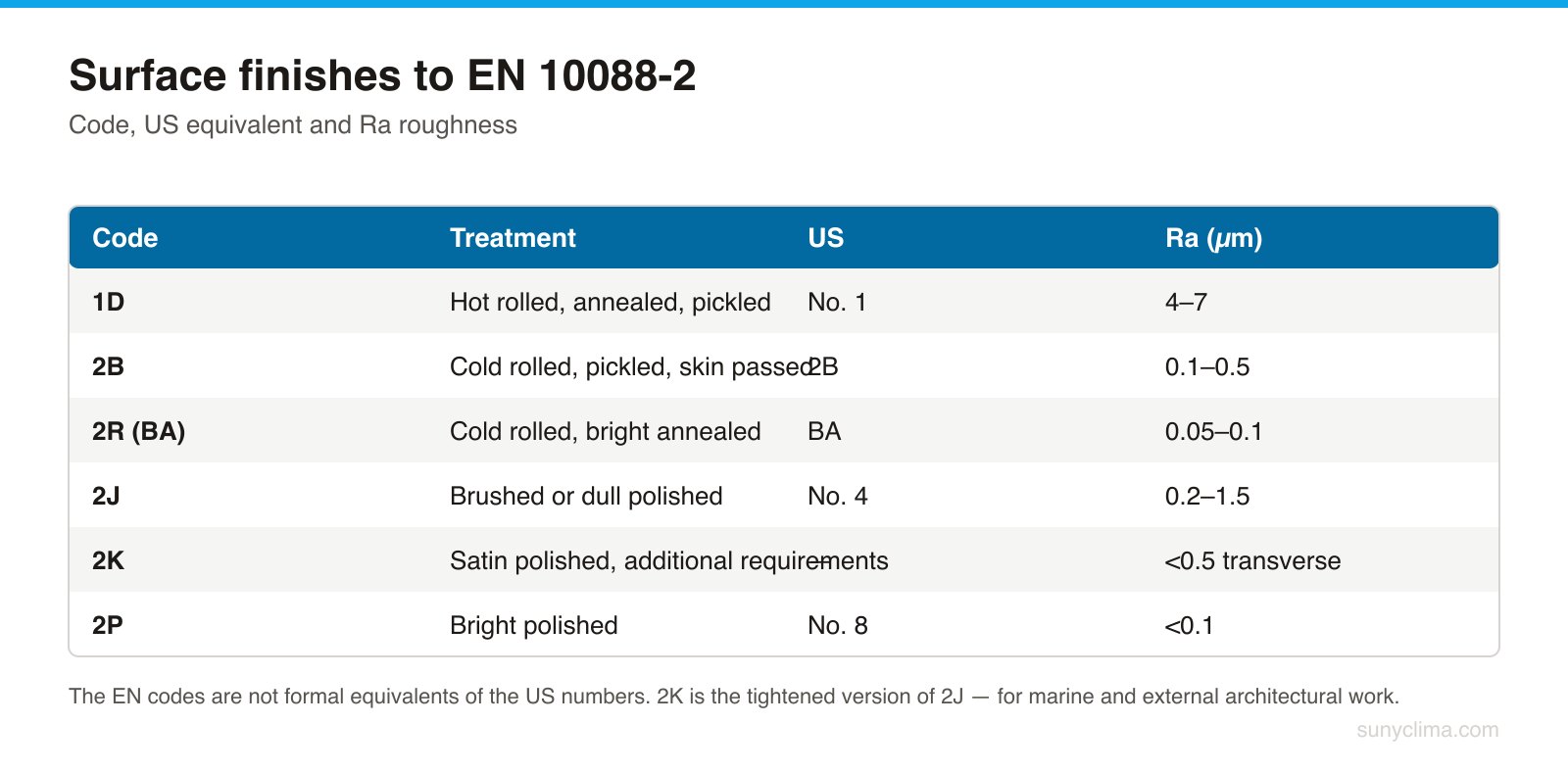

Oppervlakken volgens EN 10088-2

Het oppervlak is een aparte specificatie met een code: een cijfer voor het walsen (1 — warm, 2 — koud) plus een letter voor de nabewerking.

Vier daarvan dekken bijna alles. 2B is het standaard koudgewalste oppervlak — licht mat en het meest verkrijgbare. 2R (BA, bright annealed) is licht geloeid: zeer glad en reflecterend, zonder gepolijst te zijn. 2J is geborsteld — de bekende "geschuurde inox", US No. 4, met zichtbare schuurrichting. 2P is spiegelpolijst, US No. 8. De EN-codes zijn geen formele equivalenten van de Amerikaanse nummers — de vergelijking is bij benadering.

Het oppervlak is niet alleen een kwestie van uiterlijk. Hoe ruwer het is, hoe beter het zout, stof en vocht vasthoudt en hoe eerder tea staining optreedt — een bruinachtige aanslag die weliswaar cosmetisch is, maar alles bederft. De Australian Stainless Steel Development Association beschrijft dit als een typisch probleem tot ongeveer 5 km van een strand met branding en tot 1 km van rustig zeewater, en raadt gladdere oppervlakken zoals 2B en BA aan boven geborsteld No. 4; bij ongunstigere omstandigheden — wind, verontreinigde lucht, een beschutte locatie — treedt verkleuring zelfs op tot 20 km van de kust op. Dezelfde bron beschouwt 316 als minimum binnen de zone van vijf kilometer. Voor maritieme en buitenarchitectonische toepassingen biedt de norm ook de strengere code 2K — satijnpolijst met een extra vereiste ruwheid onder 0,5 µm dwars op de schuurrichting.

Hieruit volgen twee gevolgen. "Geborstelde inox" is geen specificatie — twee geborstelde oppervlakken met een verschillend schuurmiddel gedragen zich verschillend, vraag dus altijd naar de code en, bij veeleisende projecten, naar de Ra-waarde. En de richting van de schuurstreep maakt deel uit van de bestelling: twee panelen met een streep in verschillende richtingen zien er bij zijdelings licht uit als verschillende materialen.

Vormgeven, snijden, lassen

Vormgeven. Austenitisch inox verhardt sterk: hoe meer u het vervormt, hoe harder het wordt — meer perskracht, meer terugvering en soms een tussentijdse gloeibehandeling nodig. Ferritisch 1.4016 laat zich goed buigen, maar is met een rek van 18–20% geen materiaal voor diep trekwerk.

Snijden. Laser is snel en nauwkeurig, maar snijdt met warmte: volgens gegevens van verwerkers blijft bij een 316L-plaat van 10 mm dikte rond de snede een warmtebeïnvloede zone over van ongeveer 0,3 tot 1 mm. Dit getal hangt sterk af van de instellingen en is niet gestandaardiseerd — beschouw het als een grootteorde, geen garantie. Waterstraalsnijden snijdt koud — abrasief en water, zonder warmtebeïnvloede zone — en wordt daarom verkozen wanneer de rand onbeschermd blijft in een agressieve omgeving. Ponsen en de guillotine leveren uitstekend werk bij dunne platen, mits het gereedschap scherp is: een botte snede "verpletdert" de rand en laat microscheurtjes achter.

Lassen. TIG en MIG met geschikt toevoegmateriaal en wortelbescherming met argon, om te voorkomen dat de achterkant van de las oxideert. Na het lassen moet de aanloopkleur altijd verwijderd worden — door beitsen, met een roestvrijstalen borstel of elektrochemisch. Austenitisch inox zet ongeveer 16 × 10⁻⁶ 1/K uit, en richting 500 °C — 18 × 10⁻⁶, en daarom trekken en vervormen gelaste constructies meer dan iemand gewend aan koolstofstaal zou verwachten. Het overzicht per materiaal en methode vindt u in de technische parameters van de materialen.

De gouden regel: niets van koolstofstaal

Dit is de regel die een werkplaats die ervaring heeft met inox onderscheidt van een werkplaats die het één keer heeft geprobeerd. Gereedschap voor inox wordt niet gebruikt voor koolstofstaal, en omgekeerd.

• Staalborstels — uitsluitend van roestvrij staal (bij veeleisende toepassingen van 316L) of schuurpads van niet-geweven materiaal.
• Aparte schijven, vijlen, standaards en werktafels.
• Geen stalen banden voor verpakking en geen opslag op roestige rekken.
• Vonken van het snijden van koolstofstaal in de buurt verontreinigen eveneens: het zijn deeltjes heet ijzer die zich in het oppervlak vastzetten.

Het verraderlijke is de vertraging: het oppervlak ziet er in de werkplaats schoon uit, en de roestvlekken verschijnen pas na de eerste regenbui — op het gemonteerde object.

Beitsen en passiveren: twee verschillende dingen

Beitsen (pickling) is een zuurbehandeling — meestal met salpeterzuur en waterstoffluoride — die een dunne metaallaag verwijdert samen met walshuid, oxiden, ingebedde ijzerdeeltjes en aanloopkleur. Het reinigt.

Passiveren is een daaropvolgende behandeling met salpeterzuur of citroenzuur, die vrij ijzer verwijdert en de vorming van een gelijkmatige passieve laag bevordert. Het herstelt de bescherming. De procedures worden beschreven in ASTM A380 (reinigen, ontoxideren, beitsen en passiveren) en ASTM A967 (chemisch passiveren); in de voedings- en farmaceutische industrie verdringt citroenzuur salpeterzuur steeds vaker.

De volgorde is belangrijk: passiveren verhelpt geen aanloopkleur of walshuid — eerst wordt gebeitst. En het "voegt" geen laag toe, maar ruimt de weg voor het materiaal om zijn eigen werk te doen.

Onderhoud: "roestvrij" betekent niet "zorgeloos"

Inox hoeft niet geschilderd te worden, maar moet wel gereinigd worden. De passieve laag kan alles aan, zolang zout en vuil er niet op blijven zitten.

• Regen is gratis onderhoud. Corrosie verschijnt eerst onder overkappingen, in nissen van de deur, aan de onderkant van handgrepen en profielen — daar waar regen niet komt, maar zout wel.
• Water en een mild, neutraal reinigingsmiddel, naspoelen, afvegen in de richting van de schuurstreep.
• Nooit chloorhoudende middelen en zoutzuur. Bleekmiddel en voegreinigers zijn de meest voorkomende oorzaak van vlekken op inox in huishoudelijke omstandigheden.
• De frequentie volgt de omgeving: interieur — zelden; stedelijke omgeving — periodiek; kust en met zout bestrooide winterstraten — aanzienlijk vaker.

Wanneer het element deel uitmaakt van een deur of gevel, gaan montage en onderhoud hand in hand — wat bij het één hoort en wat voor rekening van de eigenaar blijft, staat beschreven in de diensten.

Waar wordt inox gebruikt

• Voedings- en farmaceutische industrie. Er is geen coating die in het product kan afbladderen, het oppervlak wordt gereinigd met agressieve middelen en hoge temperaturen, en gladde oppervlakken (2B, BA) houden geen resten vast. Lasnaden worden geslepen en gepassiveerd juist om spleten te vermijden.
• Maritieme omgeving en architectuur. 316 en duplex voor offshoreconstructies; gevelbekleding, leuningen en daken die decennialang meegaan zonder herschilderen.
• Keukens, witgoed en medische toepassingen. Gootstenen en werkbladen van 304; trommels en interne panelen vaak van 430, omdat de omgeving gecontroleerd is; martensitische kwaliteiten voor snijgereedschap.
• Bouw en kozijnen. Bevestigingsmateriaal, ankers, bekledingen en decoratieve afwerkingen — waaronder inlegstukken en strips op voordeuren.

Veelvoorkomende misvattingen

1. "Inox roest niet." Het roest wel — bij chloriden, in spleten en bij verontreiniging met ijzer. Alleen niet op dezelfde manier als koolstofstaal.
2. "De duurdere kwaliteit is altijd beter." 316 in een droog interieur is verspild geld zonder effect; 430 aan de kust is een vergissing.
3. "Een kras verpest de inox." De passieve laag herstelt zich; het probleem is cosmetisch, vooral zichtbaar dwars op de schuurrichting.
4. Gemengde kwaliteiten in één geheel. Een voorzijde van 316 met bevestigingsmateriaal van een lagere kwaliteit brengt het product terug tot het niveau van het zwakste element — precies in de spleten.

Hoe leest u een inox-specificatie

1. Kwaliteit volgens EN-nummer (1.4301, 1.4401, 1.4404…), niet alleen AISI en niet alleen "inox".
2. Koolstofniveau — L of standaardkwaliteit, als het product gelast wordt.
3. Dikte en tolerantie.
4. Oppervlaktecode volgens EN 10088-2 (2B, 2R/BA, 2J, 2P) en schuurrichting bij geborstelde uitvoeringen.
5. Beschermfolie — is deze aanwezig, hoelang blijft ze zitten, is ze zonbestendig.
6. Snijmethode en randbewerking.
7. Nabehandeling na lassen — beitsen en/of passiveren.
8. Inspectiecertificaat 3.1 volgens EN 10204 — vraag hier expliciet naar: sinds de uitgave van EN 10088-2 uit 2014 is het standaarddocument een 2.2-verklaring.

Kort samengevat. Inox is staal met minstens 10,5% chroom, dat zelf een beschermlaag van chroomoxide van 1–3 nanometer dik aanmaakt en deze ook zelf herstelt — zolang er zuurstof aanwezig is. Al het andere zijn gevolgen: chloriden doorbreken de laag puntsgewijs, zuurstofgebrek onder aanslag en afdichtingen is de tweede oorzaak van corrosie, en deeltjes koolstofstaal de derde. De familie bepaalt de magnetische eigenschappen, het vormen en de prijs; PREN geeft een vergelijkbare schaal; de code volgens EN 10088-2 beschrijft het oppervlak, dat zowel het uiterlijk als de corrosiebestendigheid beïnvloedt.

Voor de keuze van kwaliteit en oppervlak bij een decoratief paneel, zie bond- en rvs-panelen, en voor de voorzijdematerialen — de materialen. De kant-en-klare modellen vindt u in de catalogus; wanneer de combinatie van kwaliteit, oppervlak en inlegstukken op maat moet zijn, worden de panelen op maat vervaardigd door een Bulgaarse fabrikant — zie bestelling op maat of de veelgestelde vragen.
