XPS nebo dřevěné jádro a tloušťka panelu

Panel pro vstupní dveře vypadá jako jeden celek, ale z tepelně-technického hlediska je to sendvič: líc, jádro a rub. Líc rozhoduje o tom, jak dveře vypadají a jak dlouho vydrží venku. Jádro rozhoduje o tom, kolik tepla jím projde. A tloušťka celého sendviče vůbec není věcí volné volby — určuje ji falc profilu, do kterého panel zapadne.

Proto se tato tři rozhodnutí dělají přesně v tomto pořadí: nejprve profil, pak tloušťka, nakonec jádro. Obrácené pořadí je příčinou většiny zklamání — vynikající jádro zasazené do studeného hliníkového profilu neudělá dveře teplými.

Dvě věty, které si musíte zapamatovat: falc profilu diktuje možnou tloušťku panelu, ne přání zákazníka. A panel nedokáže zachránit studený profil — hliníkový systém bez přerušeného tepelného mostu má Uf přes 6,0 W/(m²·K), a toto číslo pohltí vše, co jádro získá.

Co skutečně dělá jádro

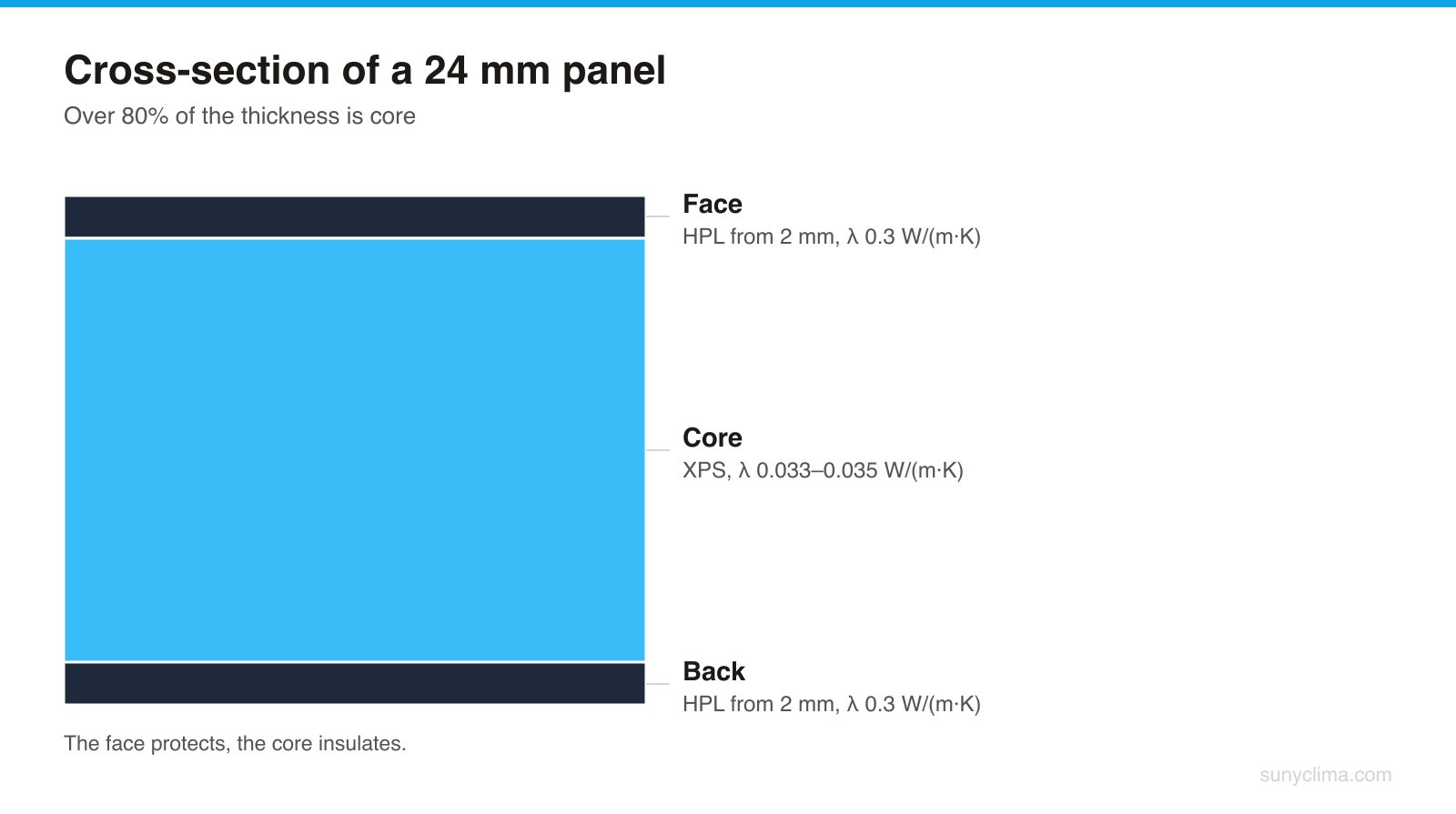

Lícový materiál panelu je tenký. Kompaktní HPL pro venkovní použití dle EN 438-6 začíná od 2 mm; hliníkový kompozit tvoří dva plechy po 0,5 mm na 3mm jádru. U panelu s celkovou tloušťkou 24 mm to znamená, že přes 80 % řezu tvoří výplň. Tepelně-technické chování panelu je tedy chováním jeho jádra — líc dává vzhled, odolnost vůči povětrnosti a mechanickou ochranu, ale neizoluje.

Odtud plyne i pravidlo pro porovnávání: když se dva panely stejné tloušťky chovají v zimě jinak, rozdíl je téměř vždy ve výplni, nikoli v líci. Co dokáže líc sám o sobě, rozebíráme v článku o HPL, a souhrnnou tabulku všech koeficientů najdete v technických parametrech materiálů.

XPS: čísla a jejich limity

Extrudovaný polystyren (XPS) dle EN 13164 má tepelnou vodivost λ ≈ 0,033–0,035 W/(m·K) pro suchý materiál při 10 °C. Je to nejnižší hodnota ze všeho, co se do vstupních dveří zapracovává — včetně profilů a skel. Pro konečného zákazníka je to jasné: při stejné tloušťce žádná jiná výplň nepropouští méně tepla.

Tři další vlastnosti mají přímý význam pro panel, který stojí ve venkovních dveřích:

• Nasákavost ≤0,5 % objemu. Uzavřená buněčná struktura téměř nepřijímá vodu, tedy λ se po dešťovém období nezhoršuje. Jiný výrobce udává 0,6 % objemu — zdroje se mírně liší, ale obě hodnoty jsou zanedbatelné ve srovnání s jakoukoli vláknitou izolací.
• Pevnost v tlaku při 10% deformaci ≥250 kPa (dle jiného výrobce 300 kPa). Panel není konstrukčním prvkem, ale odolává nárazům, tlaku od svorek a zatížení při přepravě. Tato hodnota je důvodem, proč se XPS „nezmáčkne“ v úzkém falci.
• Pracovní teplotní rozsah od −50 do +75 °C. I zde se zdroje neshodují: jeden výrobce udává −50…+75 °C, druhý — nepřetržitou pracovní teplotu do +70 °C. Rozdíl je malý, ale reálný, proto jej uvádíme jako rozsah, ne jako jedno pohodlné číslo.

Jedno omezení je však absolutní: XPS nesmí zůstat vystaveno přímému slunečnímu záření. Výrobci vyžadují zakrytí do 60 dnů (podle jiného zdroje do 90); při delší UV expozici povrch bledne, práší se a drolí. Pro hotový panel to nemá význam, protože jádro je zapouzdřeno mezi dvěma líci. Význam to má pro skladování a pro na místě uříznuté hrany: deska ponechaná „na později“ na dvoře už není stejný materiál.

Dřevěná základna: kde je XPS slabé

Tepelná vodivost jehličnatého dřeva je ≈0,12–0,13 W/(m·K) — přibližně čtyřikrát vyšší než u XPS. Jako izolant dřevo jednoznačně prohrává a o tom se nediskutuje. Ale panel není jen izolant.

Dřevěná základna drží šroub. Přijímá kování, kliky, zámky a panty, snáší lokální tlak, aniž by se zmáčkla, a umožňuje frézování s čistou, stabilní hranou. U panelu s klikou-madlem po celé výšce nebo se zatíženým zámkem je právě dřevěná část tím, co brání uvolnění úchytu po prvním roce používání.

Slabým místem je vlhkost. Dřevo „pracuje“ — bobtná, sesychá se a deformuje se se změnou vlhkosti, a při trvalém navlhnutí ztrácí i pevnost. Proto musí být dřevěná základna ve venkovním panelu zcela zapouzdřena: žádná otevřená hrana, žádný nekrytý řez, žádný kanál, kterým by se k ní dostala voda.

Kombinace, která řeší většinu případů

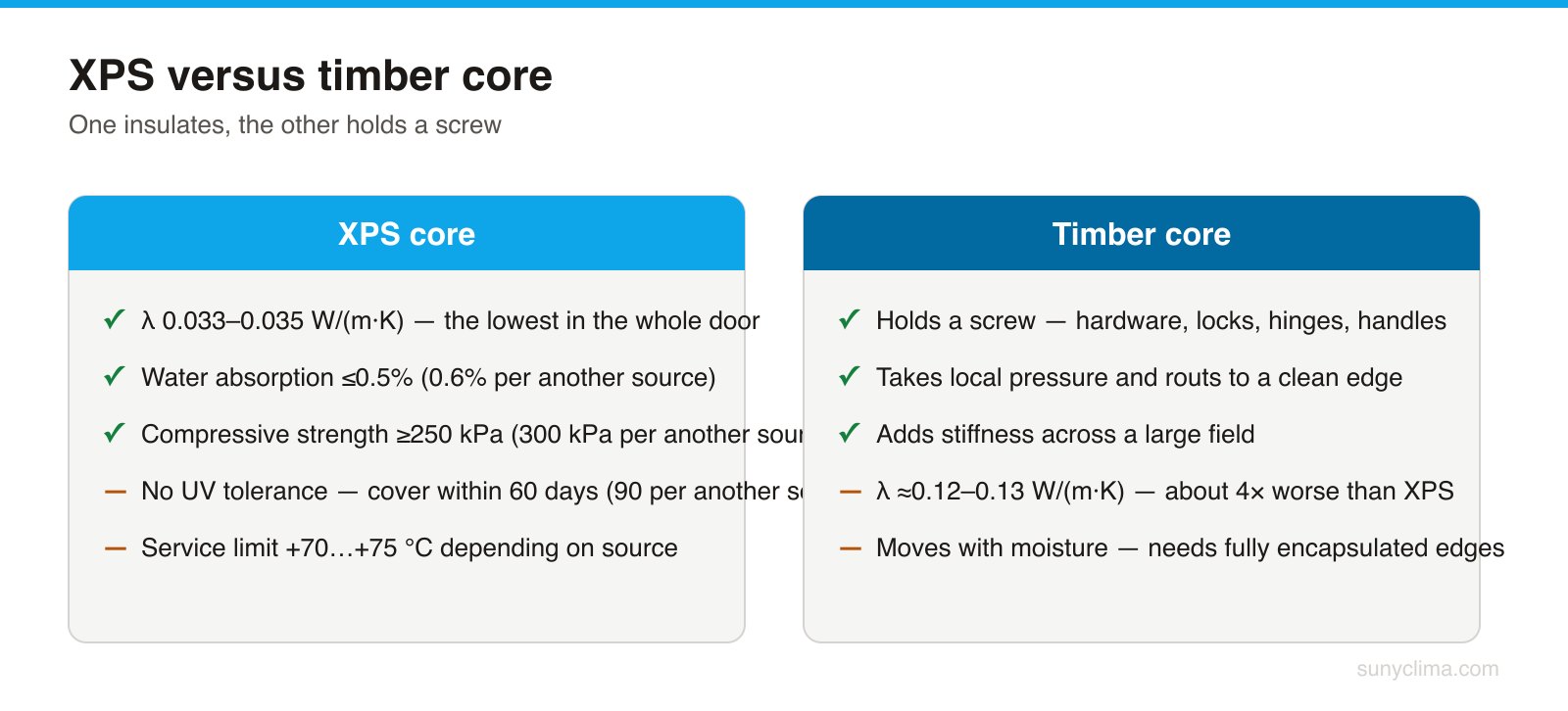

Správná otázka málokdy zní „XPS nebo dřevo“. Panely se nabízejí s jádrem z XPS, s dřevěným jádrem a s kombinací obou — a právě kombinace pokrývá nejčastější reálný scénář: XPS v ploše panelu, kde se hledá nízké λ, a dřevěné prvky tam, kde se upevňuje kování nebo je potřeba dodatečná tuhost.

• Čisté XPS — panel bez prostupů a bez kování skrz něj, s prioritou na tepelnou izolaci.
• Dřevěná základna — panel, který nese vážné mechanické zatížení, u již dobře tepelně odděleného profilu.
• Kombinace — standardní řešení u plných vstupních panelů s klikou: izolační plocha plus zesílené zóny přesně tam, kam přijdou šrouby.

Panely se vyrábí na zakázku v Bulharsku, takže zóny zesílení se umísťují podle konkrétního výkresu a zvoleného kování, ne podle univerzálního schématu — podívejte se na zakázkovou výrobu na míru.

λ všech materiálů v jedněch dveřích

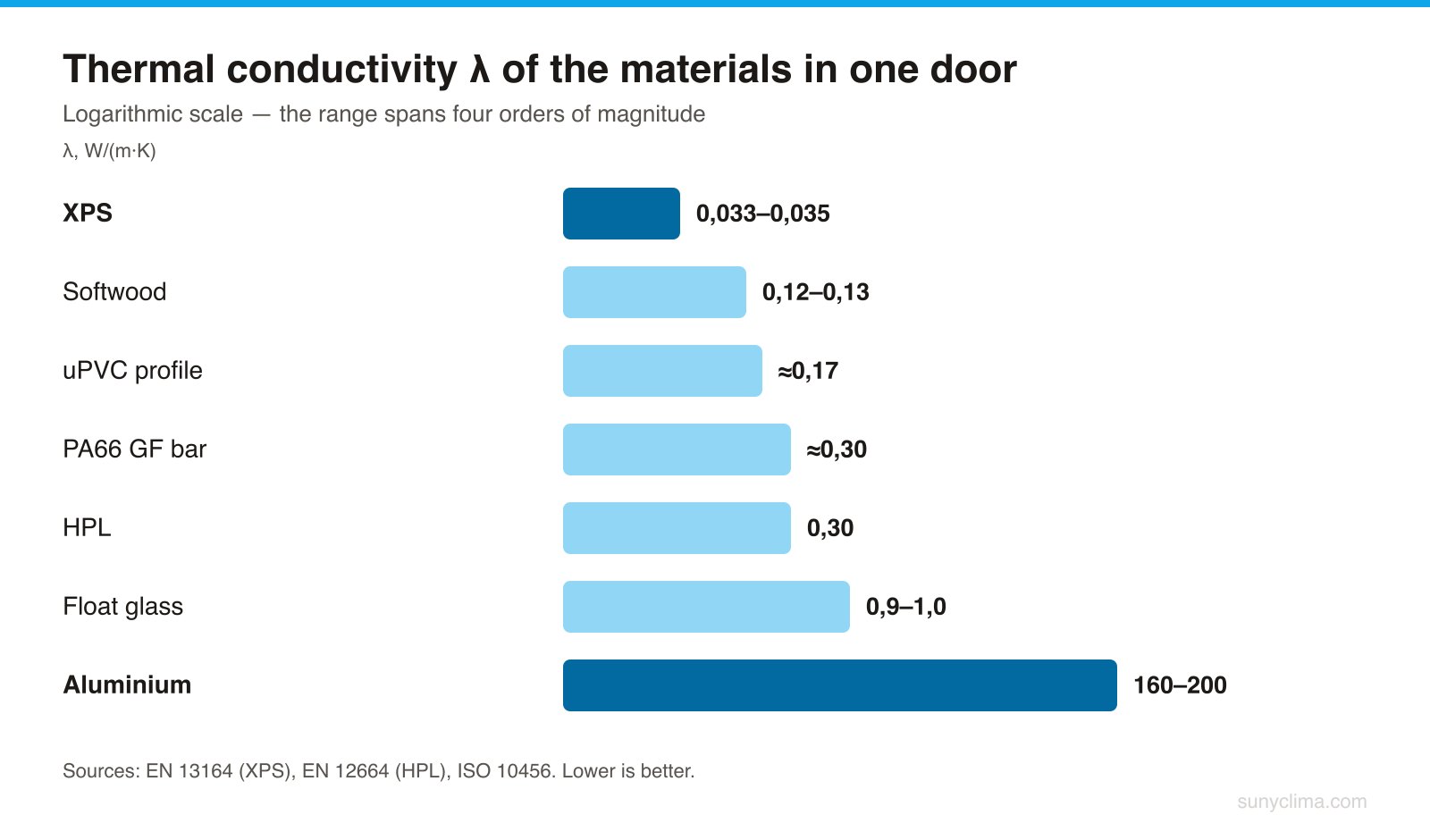

Čísla se stanou zřejmými až vedle sebe. Rozsah činí čtyři řády — od 0,033 do přibližně 200 — proto je graf níže v logaritmickém měřítku; na lineárním měřítku by vše kromě hliníku bylo neviditelnou čárou u nuly.

Závěr je hrubý, ale užitečný: hliník není „o něco horší“ než XPS, ale přibližně pětitisíckrát lepší vodič. Proto geometrie profilu a přítomnost tepelného mostu váží nesrovnatelně více než pár milimetrů jádra. Tabelované návrhové hodnoty, se kterými se taková srovnání dělají korektně, najdete v normě ISO 10456:2007, a λ HPL je měřena dle EN 12664.

Falc diktuje tloušťku

Panel se zasazuje tam, kam by jinak přišel zasklívací dvojsklo — do zasklívacího falcu křídla. Hloubka falcu, dostupná opora a výška svorky určují, jaká tloušťka vůbec může být utěsněna a přitlačena. Proto série profilu určuje tloušťku panelu, ne naopak. Každý rozhovor, který začíná „chci 48 mm“ dřív, než je falc změřen, je rozhovor zbytečný.

Měřte skutečný falc — nespoléhejte se na katalogový název systému. Jedna a tatáž obchodní série má často křídla s různou hloubkou falcu, a výměna svorek obraz ještě jednou změní. Tloušťka se potvrzuje posuvným měřítkem na konkrétním křídle, než se cokoli objedná. Panel objednaný podle názvu série je panel, který nemusí zapadnout.

A jeden častý omyl pro konečného zákazníka: silnější panel neznamená automaticky teplejší dveře. 48mm XPS skutečně izoluje více než 24mm XPS v samotné ploše. Ale plocha je jen část dveří — zbytek tvoří rám, křídlo, kování a hrany, a pokud tam teplo volně uniká, přidané jádro se neprojeví.

Proč panel nezachrání studený profil

Čísla jsou zde nemilosrdná. Hliníkový profil bez přerušeného tepelného mostu má Uf přes 6,0 W/(m²·K). Tentýž profil s polyamidovými lištami PA66 o šířce 24–34 mm klesá pod 2,0 W/(m²·K), a u kvalitních systémů je mezi 1,2 a 1,8 W/(m²·K).

Příčina se soustředí do jednoho koeficientu: PA66 se skelným vláknem má λ ≈ 0,30 W/(m·K), zatímco hliník má ≈170–200–200 W/(m·K). Polyamidová lišta přerušuje kovový most mezi vnější a vnitřní skořepinou profilu a nutí teplo procházet materiálem, který ho propouští stokrát hůř.

Praktický závěr je pro rozpočet: rozdíl mezi Uf 6,0 a Uf 1,5 v rámu je mnohem větší než rozdíl mezi 24 a 48 mm XPS v ploše. Pokud peníze stačí jen na jedno, měly by jít do profilu. Panel ve studeném hliníku vypadá dobře v den montáže a kondenzuje na rámu první studené ráno. U venkovních dveří se U-hodnota tak jako tak povinně deklaruje dle EN 14351-1 (symbol U_D) — vyžádejte si ji od dodavatele profilu dřív, než se budete přít o jádro.

Jak se toto rozhodnutí propojuje s ostatními na dveřích, rozebíráme v obecném průvodci dekorativními panely, a volbu mezi panelem a hotovým křídlem v panel nebo hotové dekorativní dveře.

Vlhkost, kondenzace a hrany

Většina poškození panelů nezačíná v jádru, ale na hraně. Nejčastěji se opakují čtyři chyby:

• Zkrácení na místě s otevřenou hranou. Panel řezaný na stavbě a namontovaný bez obnoveného zapouzdření nechává jádro ve falci odkryté. U dřevěné základny je to jen otázka času; u XPS je problémem spíše UV záření a mechanické rozpadání řezu.
• Chybějící odvodnění ve falci. Voda, která se dostane mezi těsnění a panel, musí mít cestu ven. Ucpané odvodňovací otvory promění falc ve vanu.
• Nerovnoměrně přitlačené těsnění. Pokud jsou podložky jen uprostřed nebo je panel vysunutý do jednoho rohu, těsnění přestává fungovat po celé délce.
• Dřevěná základna vyvedená až k vnější hraně. Pokud dřevo sahá až k falci, veškerá vlhkost ve falci jde přímo do něj.

Kondenzace na rámu kolem jinak teplého panelu není vada panelu. Ukazuje, že teplota vnitřního povrchu klesá pod rosný bod, tedy že most je v profilu nebo v montážní spáře. Podrobnosti o správné montáži najdete v sekci o montáži.

Praktický postup při výběru

1. Zjistěte Uf profilu. Nad 6,0 W/(m²·K) se nejprve mění profil, teprve pak se řeší panel.
2. Změřte skutečný falc a přijměte tloušťku, kterou systém umožňuje — 24, 28, 36, 40 nebo 48 mm.
3. Vyberte jádro: čisté XPS pro maximální izolaci, dřevěnou základnu pro uchycení a tuhost, kombinaci pro většinu reálných vstupních dveří.
4. Vyberte líc podle orientace a očekávaného zatížení — podívejte se na materiály.
5. Při montáži zkontrolujte hrany, odvodnění a rovnoměrnost přítlaku.

Pokud si nejste jisti, jakou tloušťku vaše série umožňuje, nejrychlejší cestou je poslat poptávku s profilem, rozměry a zvoleným kováním — odpověď na otázku „24 nebo 36“ přichází z falcu, ne z katalogu.
