Co je XPS: extrudovaný polystyren dle EN 13164

XPS je extrudovaný polystyren – tuhá pěnová deska ze stejného polymeru, ze kterého se vyrábí i bílý polystyrenový obal, ale s naprosto odlišnou vnitřní strukturou a naprosto odlišným chováním. Pokud jste na stavbě viděli růžové, modré nebo zelené desky – pod potěrem, na soklu, na střešní terase nebo v bednění základů – jde právě o XPS.

Tento článek je o samotném materiálu: jak se vyrábí, proč výroba vysvětluje každou jeho vlastnost, co je uvedeno v prohlášení CE a kde je XPS nenahraditelný. Jakou výplň zvolit pro panel vstupních dveří je jiné téma – to najdete v článku o XPS nebo dřevěné výplni a tloušťce panelu.

Stručně: XPS je polystyren napěněný v extrudéru a odlitý jako souvislá deska s uzavřenými buňkami a hladkou povrchovou vrstvou (kůží). Odtud pramení nízká tepelná vodivost (λD 0,027–0,038 W/(m·K)), téměř nulová nasákavost, vysoká pevnost v tlaku (obvykle 200–700 kPa) a mrazuvzdornost. Odtud pocházejí i jeho dvě omezení: nesnáší teploty nad +70…+75 °C a nesnáší rozpouštědla.

Co znamená název a s čím se nesmí zaměňovat

Polystyren je amorfní termoplast ze styrenových monomerů – průhledný, tvrdý a křehký, známý z krabiček na CD a jednorázových kelímků. Jako izolace se nikdy nepoužívá v celistvé formě, ale napěněný: přes 95 % objemu desky tvoří plyn v milionech uzavřených buněk a polymer je jen tenká síť stěn mezi nimi. Hotová deska váží podle ISO 845 přibližně 28–40 kg/m³, obvykle 30–38.

Písmeno X pochází z anglického extruded a odlišuje materiál od EPS (expanded) – pěnového polystyrenu. Chemické složení je stejné, ale výrobní postup jiný: EPS vzniká slepením předem napěněných kuliček ve formě pomocí páry, zatímco XPS se odlévá jako jedno souvislé těleso. Proto má EPS viditelná zrna a drolí se, zatímco XPS se láme s hladkou hranou. Podrobné srovnání najdete v článku o EPS a jeho rozdílu oproti XPS.

Stejně jako u většiny stavebních materiálů i zde obchodní název vytlačuje ten obecný. „Styrofoam“ je registrovaná značka, ale používá se pro jakoukoli polystyrenovou pěnu; u nás se pod pojmem „polystyren“ často myslí EPS, zatímco pro XPS mnozí používají název jednoho řeckého výrobce, jako by šlo o označení materiálu. U dodavatele to vede k nedorozuměním. Správný dotaz zní podle normy a třídy: „XPS dle EN 13164, CS(10\Y)300, tloušťka 50 mm“ – to je jednoznačné.

A ještě jedno upřesnění, které ušetří spory: barva není klasifikace. Růžová, modrá, zelená, šedá – to je marketingová značka dané továrny, nikoli vlastnost deklarovaná normou. Dvě desky stejné barvy mohou mít různou pevnost a dvě různobarevné mohou mít stejnou. Rozhoduje číslo na etiketě, ne odstín.

Jak se vyrábí: extruze krok za krokem

Celý charakter XPS se rodí v jednom nepřetržitém procesu, který probíhá takto:

1. Míchání. Polystyrenové granule se přivádějí do extrudéru spolu s přísadami – zpomalovačem hoření, nukleačními činidly (ta určují, jak jemné budou buňky) a barvivem.
2. Tavení. Dvoušnekový extrudér taví a homogenizuje směs při vysokém tlaku a teplotě. V této fázi je materiál hustou, viskózní taveninou bez jediné bubliny.
3. Vstřikování nadouvadla. Do taveniny se pod tlakem vstřikuje plyn pro napěnění; tlak jej udržuje rozpuštěný a zatím se nemůže rozpínat.
4. Chlazení a extruze. Tavenina se přesně chladí na požadovanou teplotu a protlačuje se širokou plochou tryskou.
5. Napěnění. V okamžiku, kdy směs opouští trysku, tlak klesne na atmosférický. Plyn se okamžitě rozpíná a vytváří miliony buněk, zatímco ochlazený polymer tuhne kolem nich a uzavírá je. Deska se kalibruje mezi válci a řeže na míru.

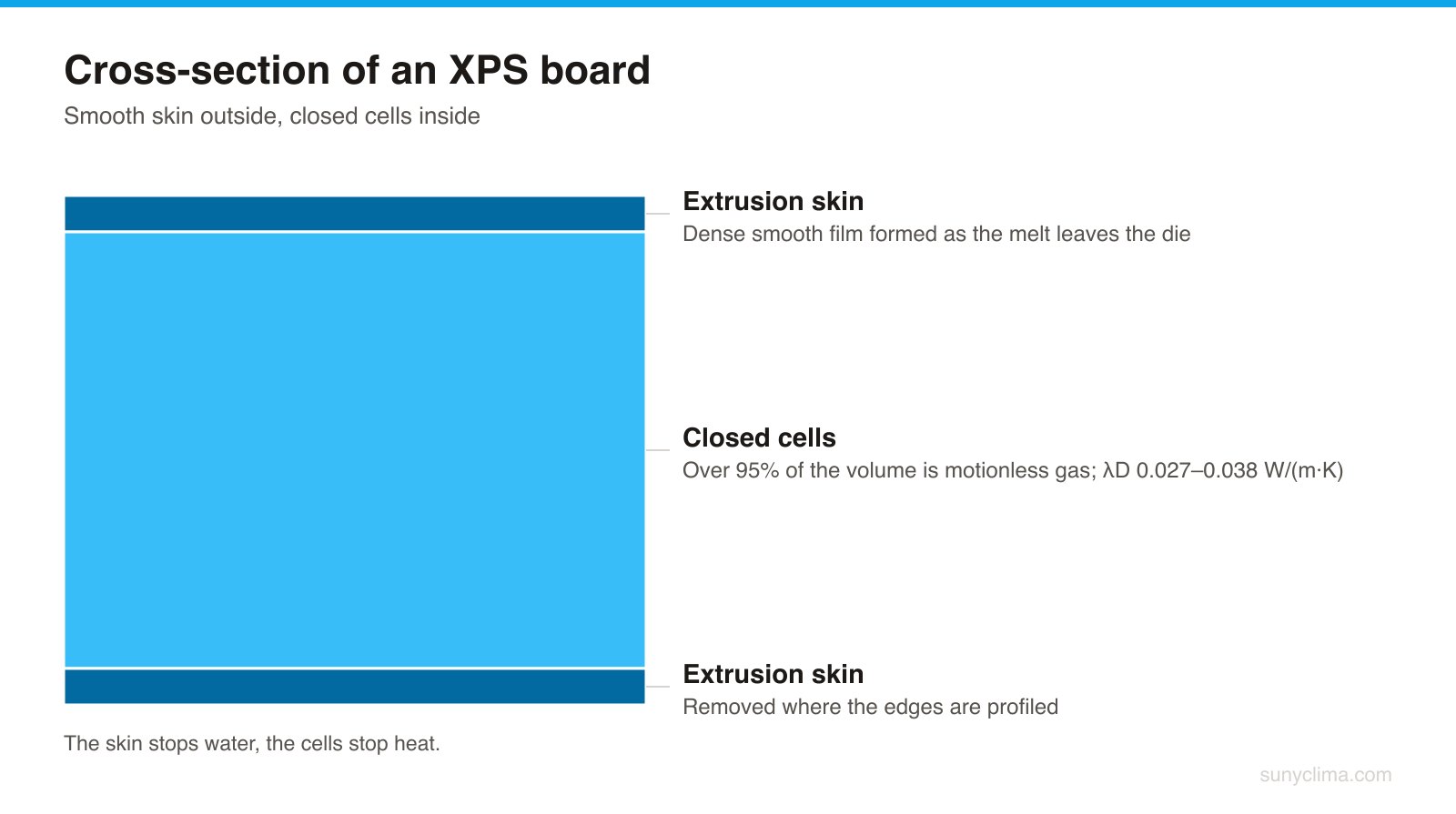

Dva důsledky tohoto procesu vysvětlují téměř vše ostatní.

Zaprvé – buňky jsou uzavřené. Každá je zcela obalena polystyrenovou stěnou a nemá spojení se sousedními: neexistují kapilární cesty pro vodu, ani dutiny, kterými by mohl proudit vzduch.

Zadruhé – deska má povrchovou kůži. Vnější vrstva taveniny se při kontaktu se vzduchem ochladí jako první a ztuhne jako hutná, hladká vrstva na pěně. Tato „extruzní kůže“ je hutnější než jádro a představuje další bariéru proti vodě. Proto technické listy výslovně uvádějí, zda je povrch hladký (se zachovanou kůží), nebo frézovaný – u frézovaného povrchu je nasákavost vyšší a výrobci pro oba případy deklarují odlišné hodnoty.

Malý praktický důsledek: hrany desek se po extruzi profilují – rovná hrana (I), stupňovitý přeplát (L) nebo pero a drážka. Právě na těchto hranách je kůže odstraněna. Proto kvalitní montáž nenechává řezané hrany na místě, kde bude stát voda.

Uzavřená buňka vysvětluje každou další vlastnost

Pokud si o XPS zapamatujete jen jednu větu, ať je to tato: všechna dobrá čísla v jeho technickém listu jsou důsledkem uzavřené buněčné struktury a všechna špatná – toho, že materiál je polystyren.

Tepelná vodivost λ

Teplo prochází pěnou třemi cestami: přes polymerní stěny, přes plyn v buňkách a sáláním. U XPS tvoří polymer méně než 5 % objemu a plyn je nehybný, protože buňky jsou uzavřené a konvekce neprobíhá. Výsledkem je λD mezi 0,027 a 0,038 W/(m·K) podle deklarací evropských výrobců – širší rozmezí, než ukazuje většina tabulek. Jeden rakouský produkt deklaruje 0,027 W/(m·K) v rozmezí 40 až 400 mm; běžné řady se pohybují na 0,029–0,031; jeden řecký výrobce pro svou třídu 500 kPa udává 0,033 při 20–30 mm, 0,036 při 40–50 mm a 0,038 při 60 mm a více.

A pravidlo, které lidi překvapí: tlustší deska má vyšší λ na metr – jedna řada jde od 0,030 při 20 mm až po 0,038 při 120 mm a výše. To neznamená, že tlustší je horší: celkový tepelný odpor R = d/λ přesto s tloušťkou roste, jen ne přímo úměrně. Třída pevnosti má menší vliv, než se často tvrdí – rozhodující jsou tloušťka a nadouvadlo.

Důležitý detail, který většina čtenářů přehlédne: seriózní výrobci deklarují λ „po 25 letech“, měřenou podle EN 12667. To znamená, že číslo už zohledňuje stárnutí materiálu a není hodnotou ke dni výroby.

Nasákavost

Zde XPS nemá reálného konkurenta. Deklarují se dvě čísla, protože existují dva mechanismy:

• WL(T) – dlouhodobé ponoření. Deska je ponořena ve vodě a měří se, kolik jí pojme. Norma udává pouze tři úrovně – 0,7, 1,5 a 3 % objemu – a téměř všechny kvalitní desky deklarují WL(T)0,7. Naměřené hodnoty bývají nižší: výrobci uvádějí 0,4 % a dokonce ≤0,25 %.
• WD(V) – nasákavost difuzí. Přísnější test: přes desku se udržuje teplotní a vlhkostní rozdíl a měří se vlhkost zkondenzovaná uvnitř materiálu. Úrovní je pět, WD(V)1 až WD(V)5, a mění se s tloušťkou v rámci téhož produktu: jedna řada deklaruje WD(V)3 pod 50 mm, 2 při 50–70 mm a 1 nad 80 mm. Právě toto číslo je rozhodující pro obrácenou střechu.

Pro laika: XPS, který zůstal měsíc pod vodou, přijme méně než procento vody z objemu a λ se prakticky nezhorší.

Odpor proti difuzi vodní páry (µ)

Koeficient µ ukazuje, kolikrát obtížněji prochází vodní pára materiálem oproti stejné vrstvě vzduchu. Deklarované hodnoty pro XPS se pohybují mezi 50 a 200, často jako rozpětí podle tloušťky – u některých produktů plochých 150, u jiných 80–200. To je velmi mnoho: XPS je sám o sobě výraznou parotěsnou zábranou. Přeloženo pro laika: XPS se nelepí zevnitř na obvodovou stěnu „aby bylo tepleji“ – vlhkost, kterou místnost produkuje, tudy přestane unikat a hromadí se za deskou.

Pevnost v tlaku a dotvarování

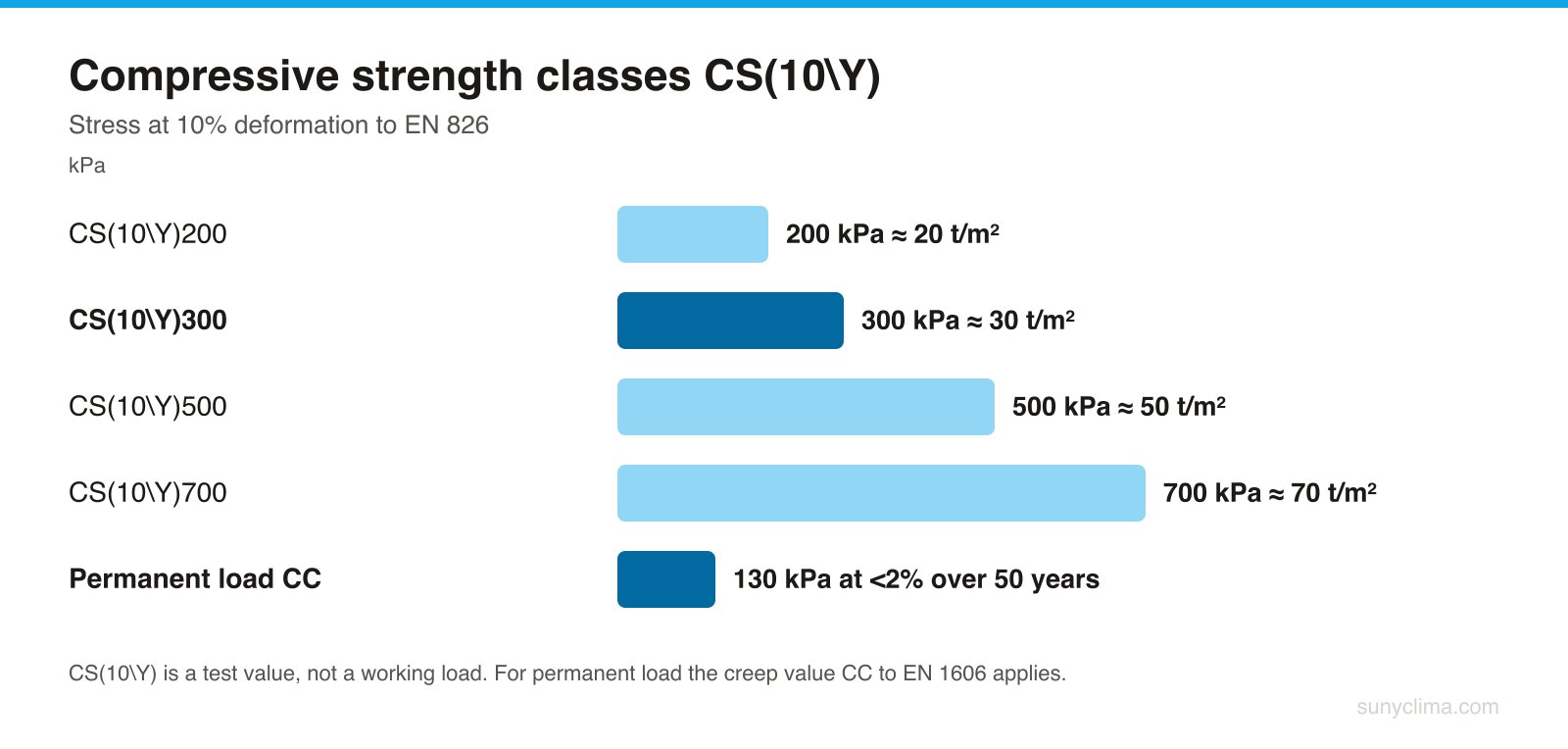

Uzavřená buňka má i konstrukční význam – každá je malou hermetickou komůrkou, která odolává stlačení. Deklarovaná pevnost je CS(10\Y), napětí při 10% deformaci podle EN 826. Stupnice normy začíná na 100 a jde až do 1000 kPa, ale na trhu se reálně vyskytují hodnoty 200, 300, 500 a 700; třída nad 700 se v Evropě běžně nenabízí. Pro představu: 300 kPa je zhruba 30 tun na metr čtvereční.

CS(10\Y) však není provozní zatížení. Pro dlouhodobé zatížení se sleduje jiné číslo – dotvarování, CC. Jeden výrobce deklaruje pro desku třídy 300 kPa hodnotu CC(2/1,5/50)130 kPa: při trvalém napětí 130 kPa zůstává deformace po 50 letech pod 2 %. To znamená, že dlouhodobě přípustné zatížení je zhruba 40 % deklarované pevnosti. Kdo navrhuje skladbu pod potěr nebo pod základovou desku, pracuje s tímto druhým číslem, nikoli s prvním.

Mrazuvzdornost

Test je záměrně tvrdý: vzorky se nejprve nasytí vlhkostí, poté projdou cykly zmrazování a rozmrazování. Deklarují se dvě čísla: FTCD po testu difuze a FTCI po úplném ponoření – typicky pod 1 %. Starý symbol FT zanikl s vydáním normy z roku 2012, ale ještě se objevuje ve starších listech. Logika je jednoduchá: pokud uvnitř téměř není voda, nemá co zmrznout a poškodit strukturu. Proto XPS chrání před mrazem silnice, mosty a letištní dráhy.

Jak číst označení podle EN 13164

EN 13164 je harmonizovaná evropská norma pro tovární výrobky XPS. Neříká „XPS musí být takové“; říká, co je výrobce povinen deklarovat a jakou metodou se to měří. Odtud pochází řetězec kódů, který najdete na etiketě a v prohlášení o vlastnostech. Konkrétní příklad:

XPS – EN 13164 – T1 – CS(10\Y)300 – CC(2/1,5/50)130 – DS(70,90) – DLT(2)5 – WL(T)0,7 – WD(V)3 – FTCD1

Přečteno slovo za slovem, znamená to:

Kód	Co deklaruje	Metoda
T1 / T2 / T3	Tolerance tloušťky. T1 nejširší, T3 nejpřesnější (±1 mm).	EN 823
CS(10\Y)300	Pevnost v tlaku při 10% deformaci: 300 kPa.	EN 826
CC(2/1,5/50)130	Dotvarování: pod 2 % deformace po 50 letech při 130 kPa.	EN 1606
DS(70,90)	Rozměrová stabilita při 70 °C a 90% relativní vlhkosti.	EN 1604
DLT(2)5	Deformace pod zatížením a teplotou – do 5 %.	EN 1605
WL(T)0,7	Nasákavost při ponoření: do 0,7 % objemu.	EN 12087
WD(V)3	Nasákavost difuzí: do 3 % objemu.	EN 12088
FTCD1	Nasákavost po cyklech zmrazování/rozmrazování: pod 1 %.	EN 12091
MU	Koeficient odporu proti difuzi vodní páry.	EN 12086
λD	Deklarovaná tepelná vodivost, podle intervalů tloušťky.	EN 12667

Reakce na oheň se deklaruje samostatně, podle EN 13501-1. U běžného XPS je to třída E – díky zpomalovači hoření, nikoli díky polymeru: deska bez zpomalovače se deklaruje jako třída F. Materiál hoří, musí být kryt nehořlavou vrstvou a nesmí zůstat volně přístupný v obytném prostoru.

Nadouvadlo: od CFC přes HFC až po CO₂ a HFO

Plyn, kterým se XPS napěňuje, je zároveň jeho ekologickou biografií. První generace používaly CFC-12, který ničí ozon; Montrealský protokol jej zrušil a průmysl přešel na HCFC-142b, který je pro XPS v EU zakázán od 1. ledna 2002. Následovaly HFC – zejména HFC-134a, bez potenciálu poškozovat ozon, ale s vysokým příspěvkem k oteplování; nařízení o fluorovaných plynech je pro XPS zastavilo od 1. ledna 2020. Dnes se pracuje s CO₂, uhlovodíky a HFO (například HFO-1234ze) – a nové nařízení z roku 2024 už stanovilo konec i pro ně: 1. ledna 2033.

Existuje i technická stránka věci. Část plynu v buňkách se časem nahrazuje vzduchem a λ se mění – proto je deklarovaná hodnota „po 25 letech“. U desek napěněných CO₂ se výměna dokončí během měsíců a křivka je prakticky plochá; u desek napěněných HFC a HFO závisí nízké λ na plynu, který v buňkách zůstává.

Druhou důležitou změnou je zpomalovač hoření. Po desetiletí obsahovaly jak EPS, tak XPS hexabromcyklododekan (HBCD). V roce 2013 byl podle Stockholmské úmluvy označen za perzistentní organický polutant a byl vyřazen – u evropského XPS do srpna 2015 – ve prospěch bromovaného styren-butadienového kopolymeru. Praktický důsledek: staré desky ze zbouraných budov jsou odpad s omezeními, zatímco nové se recyklují výrazně snadněji.

Teplota, slunce a oheň – tři hranice

Provozní rozsah je od −50 do +75 °C, řada výrobců uvádí +70 °C – publikuje se jako rozmezí, ne jako jedno pohodlné číslo. Dolní hranice v praxi neexistuje: v mrazu se XPS nemění, odtud jeho místo v chladírnách a na ledových kluzištích. Horní hranice je vážná.

Důvod tkví v samotné chemii: polystyren je amorfní termoplast s teplotou skelného přechodu, kterou zdroje udávají mezi 90 a 100 °C, a měknout začíná už pod ní. Nad touto hranicí deska ztrácí rozměrovou stabilitu – kroutí se a smršťuje. Proto se XPS nezalévá horkým asfaltem a neumísťuje vedle neizolovaných komínů.

Slunce je samostatný problém a nejčastější chyba na stavbě. UV záření rozkládá povrch: žloutne, práší se a při doteku se drolí. Výrobci požadují zakrytí do 60 dnů (podle jiných zdrojů do 90) a ochrannou fólii odstranit bezprostředně před montáží. Druhé, méně doceňované riziko: deska na přímém slunci nebo pod tmavou fólií se zahřeje nad +75 °C a zdeformuje se, aniž by venku vůbec bylo horko.

Reakce na oheň je, jak jsme uvedli, třída E. XPS vždy pracuje zakrytý – pod potěrem, pod štěrkem, za omítkou, mezi dvěma líci panelu.

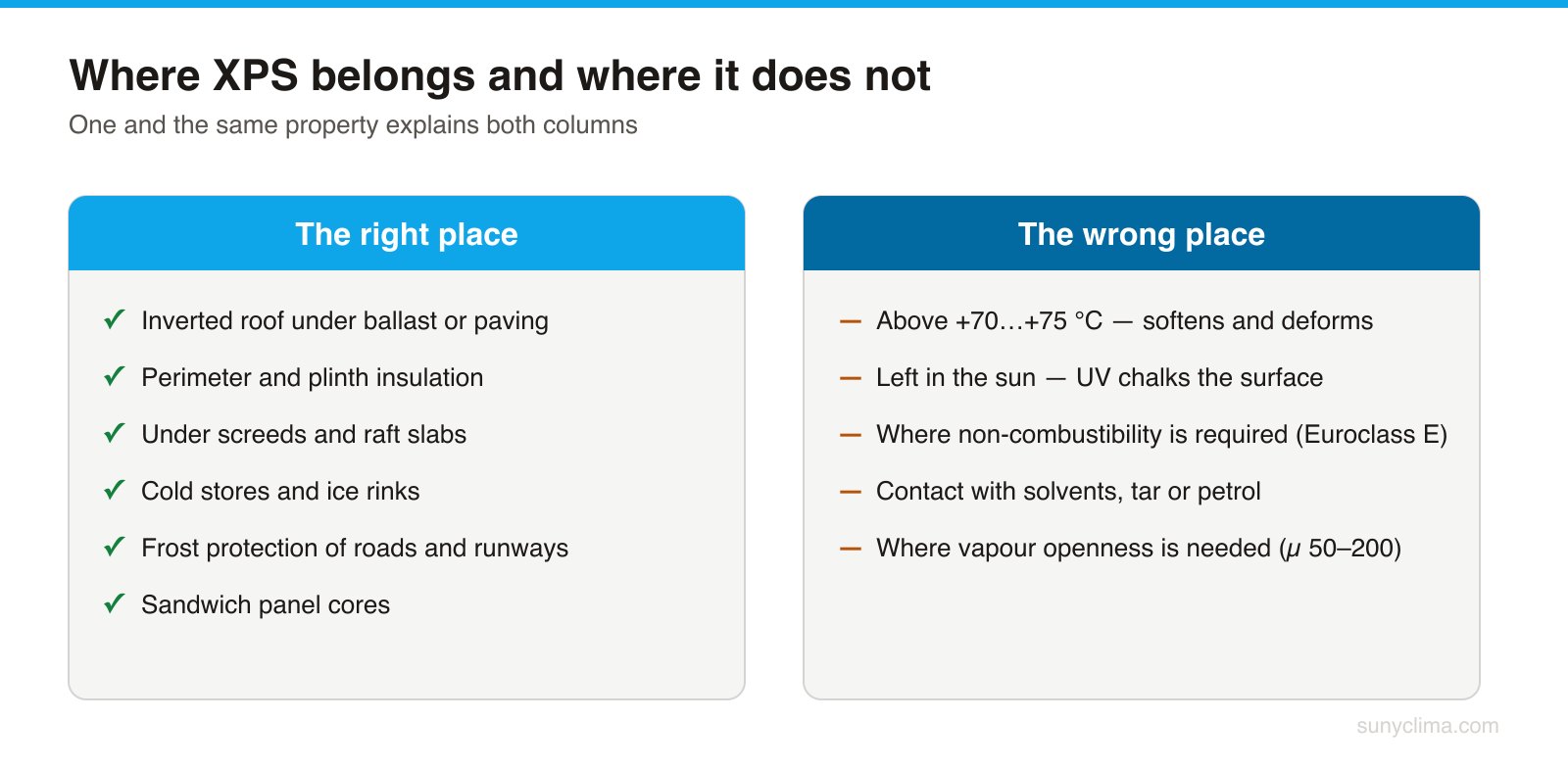

Kde se XPS používá

Kombinace „téměř nepohlcuje vodu + nese zatížení + nerozpadá se při mrazu“ je vzácná a přesně určuje, kde je materiál doma:

• Obrácená střecha. Izolace je umístěna nad hydroizolací a žije v mokru, pod štěrkem, dlažbou nebo zelení. Zde se vyžaduje deklarace právě pro WD(V) a mrazuvzdornost – a v praxi je XPS jediným běžně dostupným materiálem, který je splňuje.
• Perimetrická a soklová izolace. Vnější strana suterénních stěn – zemní vlhkost, občas podzemní voda, plus tlak zásypu.
• Pod potěrem a pod základovou deskou. Trvalé zatížení, nemožnost výměny – zde se sleduje třída 500 a 700 kPa a hodnota dotvarování.
• Chladírny a sklady. Trvalý teplotní rozdíl, kondenzace, mráz.
• Protimrazová ochrana – silnice, mosty a letištní dráhy.
• Jádro sendvičových prvků. Mezi dvěma pevnými líci dává XPS lehkou, tuhou a teplou desku – od průmyslových panelů až po dekorativní panely vstupních dveří, které se u nás rovněž vyrábějí na zakázku.

Naopak XPS není správnou volbou při vysoké teplotě, na otevřené fasádě bez povrchové úpravy, tam, kde se vyžaduje nehořlavost, a tam, kde je potřeba paropropustnost. Souhrnný přehled všech materiálů a jejich mezních hodnot najdete v tabulkách technických parametrů a v sekci materiály.

Řezání, opracování a lepení – a která rozpouštědla jej ničí

XPS se dobře opracovává a právě proto se při spěchu dělají chyby.

Řezání. Ostrý odlamovací nůž po vodítku zvládne desky do cca 30 mm; nad tuto tloušťku pila s hrubým ozubením nebo rozžhavený drát, který dává nejčistší hranu, ale vyžaduje větrání. Pro sériovou výrobu se frézuje na CNC: materiál se snadno opracovává, ale je abrazivní kvůli minerálním přísadám a vyžaduje dobré odsávání prachu, protože piliny jsou lehké a nabité statickou elektřinou.

Lepení – zde hrozí skutečné nebezpečí. Polystyren se rozpouští v aromatických a ketonových rozpouštědlech. Toluen, xylen, aceton, benzín, nitroředidla a asfaltové nátěry na bázi rozpouštědel doslova rozpouštějí desku – ne kosmeticky, ale rozežírají jádro a zanechávají díru. Výrobci varují také před dehtem, kyselinou mravenčí a plyny jako metan, propan a butan.

Co naopak funguje: lepidla bez rozpouštědel – jednosložkové polyuretanové pěny a lepidla deklarovaná jako „kompatibilní s polystyrenem“, cementopolymerní směsi, asfaltové emulze na vodní bázi, studený asfalt bez rozpouštědel. Odolnost vůči minerálním a potravinářským olejům, parafinu a tukům je mírná, ale ne bezpodmínečná. Velmi dobrá je odolnost vůči vápnu, cementu, sádře, mořské vodě, zásadám, chlornanu, většině kyselin, alkoholu a silikonu.

Pravidlo stavby: než přilepíte XPS neznámým lepidlem, odřízněte kousek, naneste kapku a počkejte několik hodin. Pokud se hrana svraštila, rozežrala nebo zlepkovatěla – lepidlo obsahuje rozpouštědlo a nesmí se použít. Tato kontrola zabere pár minut a ušetří přepracovanou izolaci.

Časté chyby a mylné představy

• „XPS je jen dražší polystyren.“ Není: jiná struktura, nasákavost, pevnost i použití. Společná je jen surovina.
• „Nepohlcuje vodu, takže ho můžu nechat volně venku.“ Problémem není voda – je jím slunce. Šest měsíců na otevřeném prostranství a povrch XPS se drolí.
• „Je uvedeno 300 kPa, takže unese 30 tun.“ Unese je v okamžiku zkoušky při 10% deformaci. Pro trvalé zatížení platí hodnota dotvarování, která je zhruba 40 % z tohoto čísla.
• „Rozhoduje jen tloušťka.“ Rozhoduje R = d/λ, ale samotná λ se s tloušťkou mění, a slabým místem sestavy bývá často něco jiného – rám, profil, hrana, spára.
• „Barva ukazuje kvalitu.“ Barva ukazuje výrobce.
• „Třída E stačí.“ Třída reakce na oheň se vztahuje na materiál, nikoli na konstrukci. XPS musí být zakrytý.

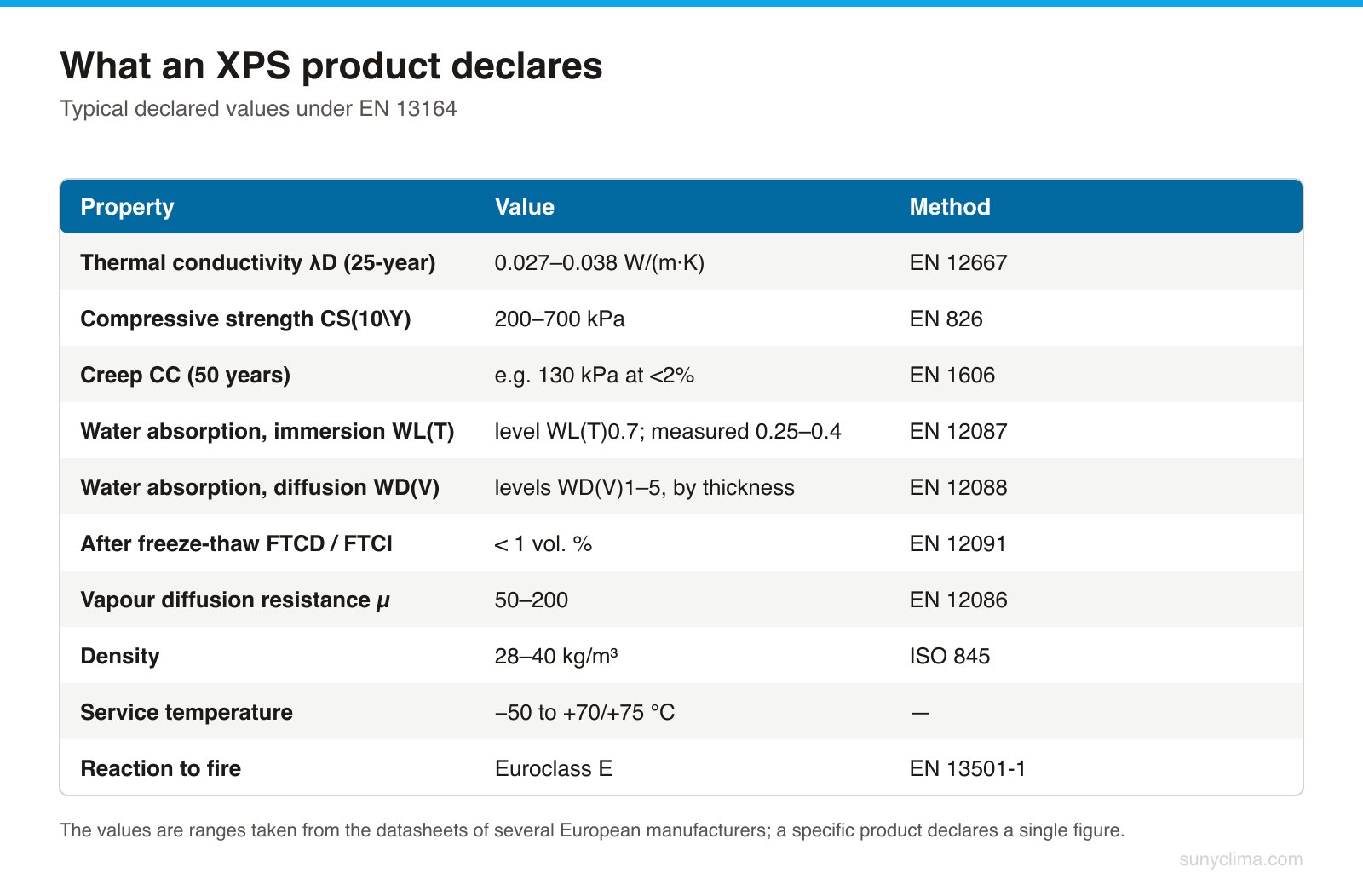

Jak přečíst technický list XPS za minutu

1. Norma. Hledejte EN 13164 a úplný kód označení. Pokud chybí, produkt nedeklaroval nic konkrétního.
2. λD pro vaši tloušťku. Nikoli první číslo v řádku, ale to, které odpovídá intervalu, do kterého spadá vaše deska.
3. CS(10\Y) a CC. První pro špičkové zatížení, druhé pro trvalé.
4. WL(T) a WD(V). U mokrého uplatnění je WD(V) důležitější z obou.
5. FTCD. Nezbytné, pokud deska bude namrzat vlhká.
6. Třída T. Pokud deska zapadá do přesného zámku nebo sendvičové sestavy, rozdíl mezi T1 a T3 je rozdílem mezi rovným a vlnitým povrchem.
7. Teplotní rozsah a reakce na oheň. Obě jsou nesmlouvavé hranice.

S těmito sedmi body porovnáte dvě nabídky věcně, ne podle barvy a ceny za kubík. Pokud vás zajímají panely s jádrem XPS, začněte u pokynů pro výběr, prohlédněte si katalog a popište svůj případ prostřednictvím formuláře pro poptávku.
