Co je HPL: materiál a norma EN 438

Kuchyňská deska, stůl ve školní laboratoři, přepážka mezi kabinkami na letištním WC, obklad v tramvaji, fasáda mateřské školky naproti — HPL se dotýkáte skoro každý den, aniž byste ho tak nazývali. Je všude právě proto, že nepůsobí nápadně.

Tento článek je o materiálu jako takovém, ne o konkrétním výrobku; HPL jako lícová vrstva panelu vstupních dveří je rozebrán v článku o HPL panelu. Tady si materiál projdeme tak, jak ho vidí výrobce a norma: co znamenají písmena v kódu, kde je hranice mezi HPL, CPL a melaminovanou deskou, proč se jednostranně olepená deska prohýbá a který HPL se raději ohne, než aby praskl.

Co znamená název

HPL je zkratka z High Pressure Laminate — laminát lisovaný za vysokého tlaku. Není to značka: Formica, Resopal, Abet, Fundermax, Polyrey a Trespa jsou značky, HPL je materiál, který vyrábějí. U nás se říká i „kompakt“, ale kompakt je jen jedno z provedení.

Definici najdeme v normě EN 438-1 (mezinárodní ekvivalent ISO 4586) a doslovně ji opakuje i produktový informační list ICDLI: listy dekorativní povrchové vrstvy a jádrových vrstev spojené procesem za vysokého tlaku, při typických hodnotách teploty ≥ 120 °C a tlaku ≥ 5 MPa. Všimněte si, co materiál definuje — není to druh, tloušťka ani cena, ale proces.

Suroviny jsou tři druhy papíru a dvě pryskyřice:

• Kraftový papír, 80–300 g/m² — savý a nebělený; tvoří jádro a dává materiálu tloušťku.
• Dekorativní papír, 50–160 g/m² — bělený a barvený, jednobarevný nebo potištěný.
• Overlay, 15–80 g/m² — průhledný papír s vysokou savostí, jehož jediným úkolem je odolnost proti opotřebení.
• Fenolická pryskyřice pro jádro a melaminová pryskyřice pro lícovou stranu.

Rozdělení na dvě pryskyřice není rozmar. Melaminová dává tvrdý, bezbarvý a světlostálý povrch, ale je drahá a křehká v silnější vrstvě; fenolická je houževnatá a levná, ale hnědá a na světle tmavne. Proto jedna jde navrch a druhá dovnitř. Tmavě hnědý řez kompaktu je právě tato fenolická pryskyřice.

Jak se vyrábí

Papíry se odvíjejí, namáčejí do pryskyřicové lázně a suší — výsledkem je suchý papír, ve kterém je pryskyřice stále reaktivní. Skladba se poskládá v bezprašné místnosti (overlay, dekor, tolik vrstev kraftového papíru, kolik vyžaduje tloušťka, a rubová strana) a vstupuje do vícedeskového lisu.

Pracuje se s lisy až s 45 otvory, v každém až 24 jednostranných laminátů (0,5–1,9 mm) nebo alespoň jeden kompaktní list (2–20 mm). Lis se uzavře za studena, zatíží se na 5–8 MPa a ohřeje nad 120 °C, cyklus trvá až 100 minut. Některé továrny jdou výš — až 9 MPa při 140–150 °C po dobu 40–50 minut; 5 MPa a 120 °C je prahová hodnota normy, ne pracovní bod. Pryskyřice se zkapalní, vyplní prostor mezi vlákny a nevratně se zesíťují, vlákna zůstávají jako výztuž. Důležitý detail: chlazení probíhá pod tlakem, aby se před vyjmutím uvolnilo vnitřní napětí.

Poté se listy ořežou a jednostranné se na rubu brousí — odtud pochází hnědý drsný rub, který není vada, ale lepicí povrch. Struktura lícové strany — lesk, mat, dřevěná pórovitost — se nenanáší dodatečně: je to otisk lisovací desky do zkapalněné pryskyřice. Proto se dekor a struktura objednávají zvlášť.

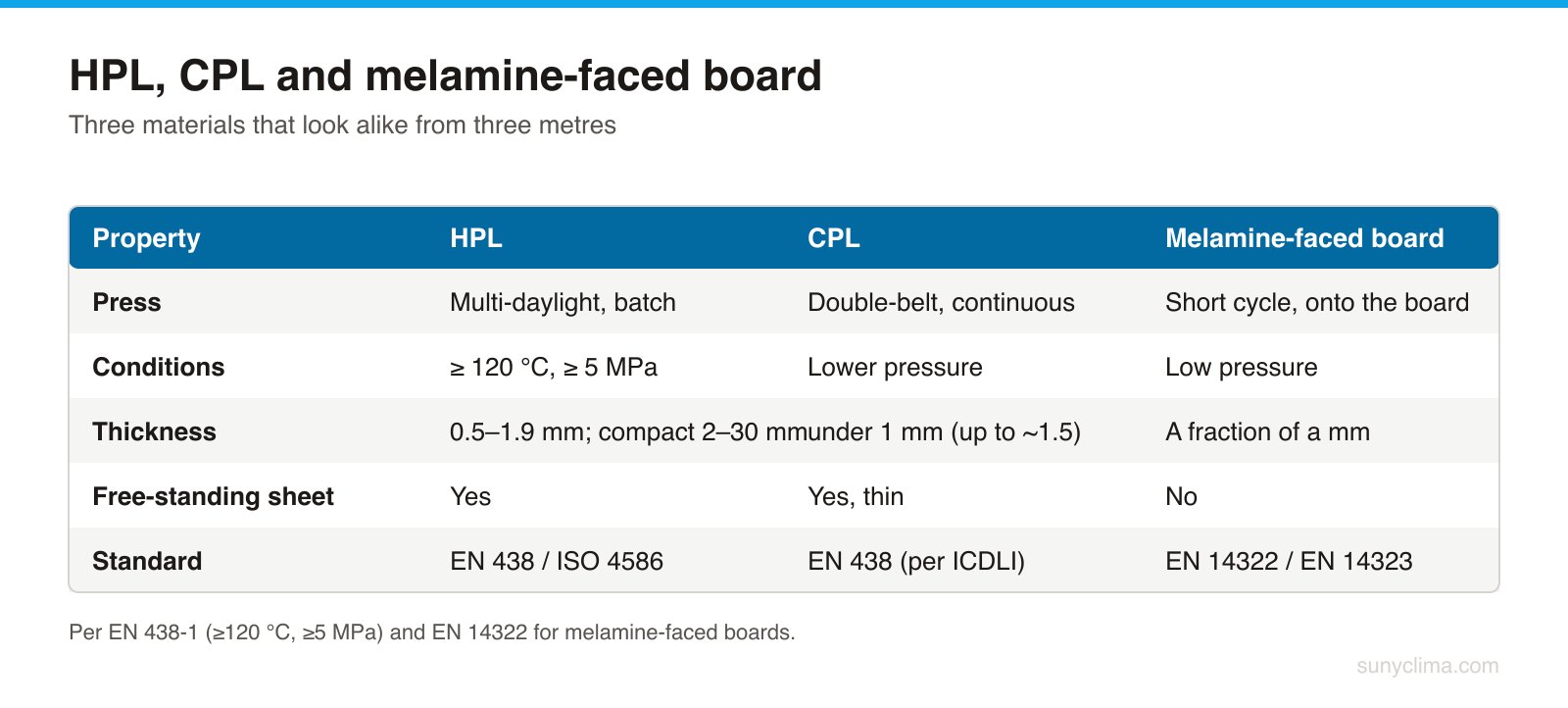

HPL, CPL a melaminovaná deska

Právě tady se v nabídkách nejčastěji ztrácejí peníze: tři na první pohled podobné věci stojí odlišně.

HPL je samostatný list — můžete ho vzít do ruky a uříznout. Existuje nezávisle na podkladu, a v kompaktním provedení podklad vůbec nemá.

CPL (Continuous Pressure Laminate) je také samostatný list, ale pochází z jiného stroje — kontinuálního dvoupásového lisu, ve kterém pásy impregnovaného papíru procházejí mezi dvěma ocelovými pásy rychlostí 8–25 m/min, při nižším tlaku a mnohem menší tloušťce: obvykle pod 1 mm, podle některých zdrojů až kolem 1,5 mm. Je levnější a téměř vždy se lepí po celé ploše. Oborová organizace ICDLI nazývá i tento materiál HPL — kvalitu totiž definuje EN 438 a ISO 4586, ne stroj, na kterém vznikl.

Melaminovaná deska (dřevotříska nebo MDF s melaminovým povrchem) neobsahuje samostatný list: impregnovaný dekorativní papír se vytvrzuje přímo na desce v lisu s krátkým cyklem a povrch je součástí materiálu v řádu milimetru. Popisuje ji EN 14322 a EN 14323, ne EN 438. Je to legitimní materiál pro interiérové vybavení — ale tam, kde HPL úder ustojí, se melaminovaná deska odštípne a pod ní se objeví dřevotříska.

Praktické pravidlo při čtení nabídky: zeptejte se, podle jaké normy je deklarovaný lícový materiál. EN 438 znamená HPL, EN 14322 znamená melaminovanou desku.

Rodina EN 438: devět částí

EN 438 není jeden dokument, ale série, a každá část pokrývá jiný produkt s jinými požadavky. Proto věta „vyhovuje EN 438“ neznamená nic, dokud se neřekne která část.

• EN 438-1 — úvod a definice; zde je definován HPL.
• EN 438-2 — zkušební metody; každé číslo v technickém listu odkazuje na bod odsud.
• EN 438-3 — lamináty do 2 mm určené k lepení na nosný podklad.
• EN 438-4 — kompakt 2 mm a více pro vnitřní použití, standardní i s odolností proti hoření.
• EN 438-5 — lamináty pro podlahové krytiny do 2 mm.
• EN 438-6 — kompakt pro venkovní použití, 2 mm a více, se dvěma úrovněmi: mírné a náročné podmínky.
• EN 438-7 — kompaktní a kompozitní panely pro obklady stěn a stropů, včetně podhledů; vydání z roku 2005 zůstává v platnosti, návrh nové revize byl stažen.
• EN 438-8 — designové lamináty: perleťový efekt, dýha, kovové povrchy.
• EN 438-9 — lamináty s jádry mimo ostatní části, například barevným nebo kovem vyztuženým.

Části 1 a 3–6 jsou z roku 2016, část 2 nese změnu A1:2018, část 9 je z roku 2017, část 8 z roku 2018. Revize z roku 2016 je patrná i v dnešních technických listech: u odolnosti proti opotřebení zůstal jako kritérium jen počáteční bod (IP), zkouška suchým teplem klesla ze 180 na 160 °C, zkouška cigaretovým žárem odpadla a nahradila ji metoda mikrovrypů.

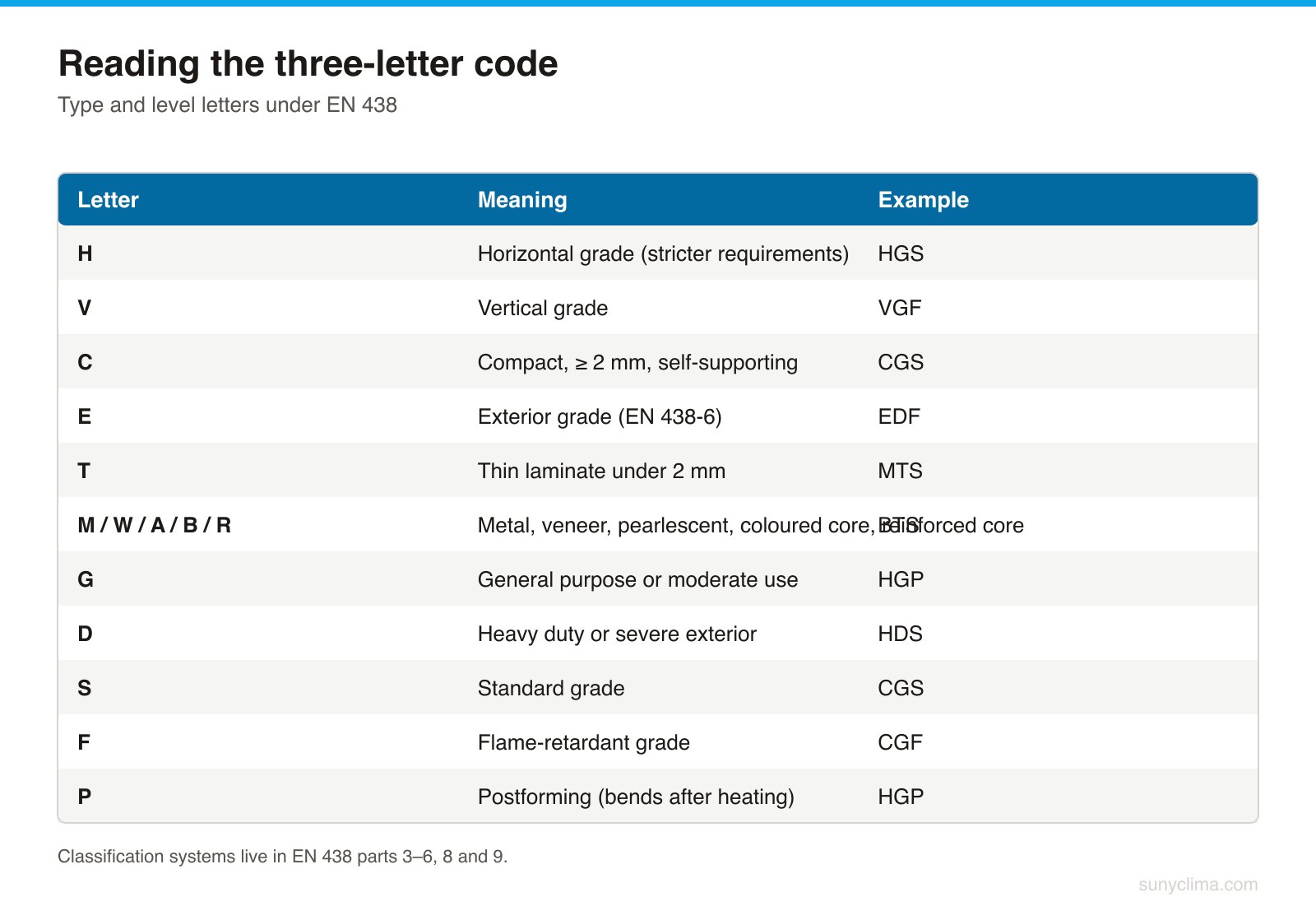

Jak číst označení

Kódy HGS, VGF, CGS nebo EDF nejsou katalogová čísla — každé písmeno nese informaci.

První písmena udávají typ: H horizontální použití, V vertikální, C kompakt, E venkovní podmínky, T tenký list do 2 mm, dále M (kov), W (dýha), A (perleť), B (barevné jádro), R (vyztužené jádro) a AC (třída odolnosti proti opotřebení pro podlahy). Následující písmena udávají úroveň: G běžné použití, D náročné, S standardní provedení, F s odolností proti hoření, P tvarovatelné (postforming).

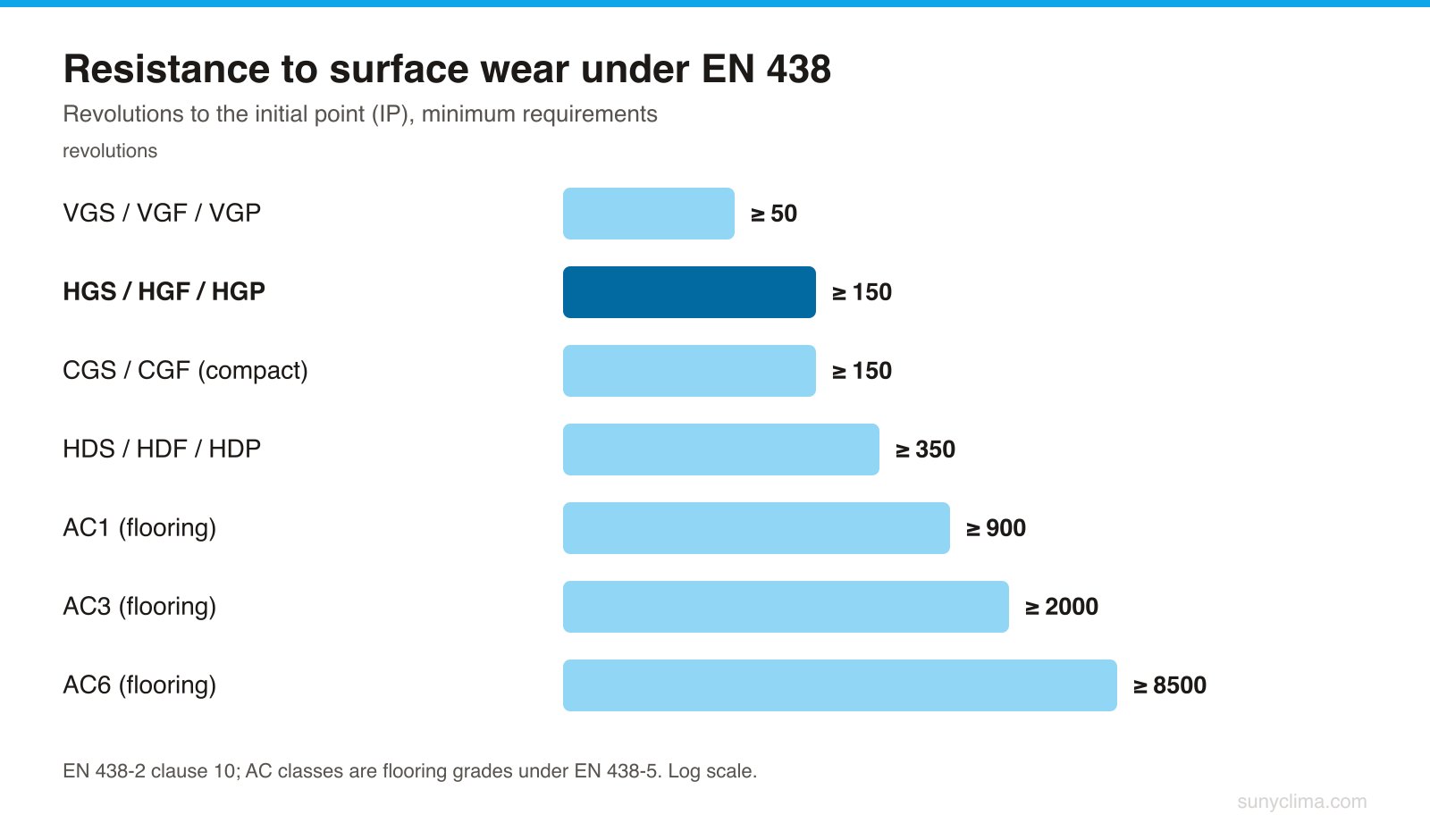

Nejčastěji chybně čtená dvojice je H a V. „Horizontální“ a „vertikální“ nepopisují polohu listu, ale úroveň zkoušení — na horizontálních plochách se totiž více otírá, řeže a pokládá. Podle EN 438 je odolnost proti opotřebení do počátečního bodu ≥ 50 otáček pro VGS/VGF/VGP, ≥ 150 pro HGS/HGF/HGP a ≥ 350 pro zesílené HDS/HDF/HDP. Stejně je to i s odolností proti vrypům: na hladkých plochách je požadavek stupeň 1 pro V, stupeň 2 pro H a stupeň 3 pro HD.

Pro podlahové krytiny podle EN 438-5 platí jiná škála: od AC1 (≥ 900 otáček) do AC6 (≥ 8500). Pokud vám někdo nabízí stěnový laminát na podlahu, právě toto číslo v nabídce chybí.

Kompakt, nebo laminát na podkladu

Obě provedení nejsou různé kvality, ale různé konstrukce.

Laminát k lepení je tenký list, obvykle 0,5–1,9 mm, který sám o sobě nic nenese. Lepí se na dřevotřísku, MDF, překližku, kov, minerální desku nebo voštinovou konstrukci a spolu s ní vytváří kompozitní prvek.

Kompakt je silný list — od 2 do zhruba 30 mm — u kterého je celý materiál laminátem: bez podkladu, bez lepicí spáry, bez olepení hrany. Podle oborových doporučení je samonosný přibližně od 5–6 mm výše (zdroje se v přesné hranici mírně liší), pod 3 mm potřebuje pevný podklad a nad 8 mm unese velké horizontální plochy s řídkými podpěrami.

Formáty jsou velké a to je součástí konceptu — méně spár na plochu. Typické skladové rozměry jsou zhruba 3070 × 1240 a 3050 × 1320 mm, na zakázku až 4320 × 1660 mm. Tolerance tloušťky roste s tloušťkou samotnou: ± 0,1 mm u tenkých listů, od ± 0,2 mm při 2–3 mm až po ± 1,3 mm nad 25 mm u kompaktu. Rovinnost je 8 mm/m při 2–6 mm a 3 mm/m nad 10 mm — mírná vlna při bočním osvětlení u dlouhých kompaktních dveří tak může být zcela v souladu s normou, ne vada.

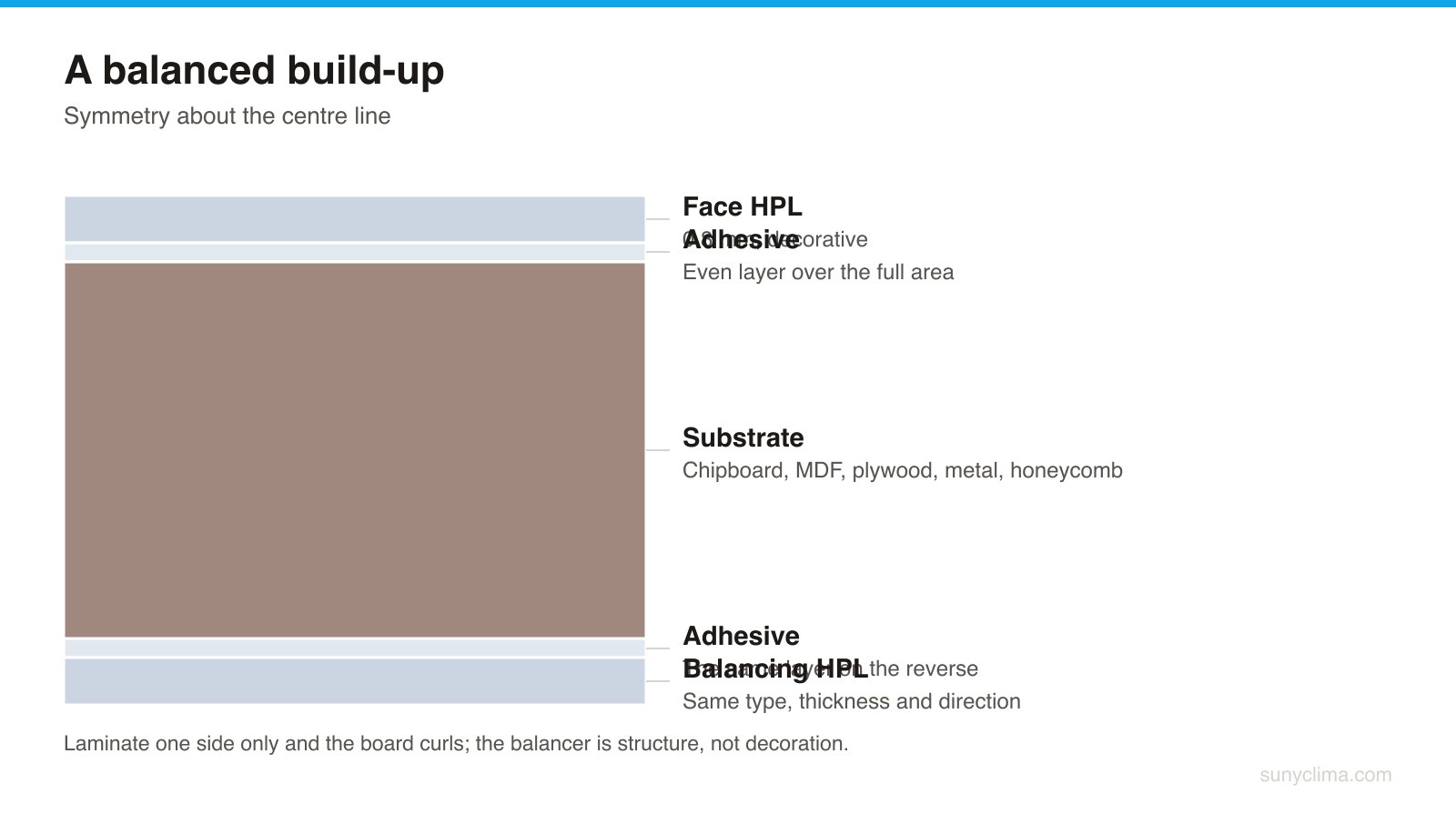

Vyvážení: proč se jednostranně olepená deska prohýbá

Toto je chyba, která se opakuje nejčastěji a projeví se až po týdnu.

HPL je difuzní bariéra: po nalepení brání podkladu přijímat a odevzdávat vlhkost přes tuto stranu. Pokud obložíte jen lícovou stranu, rub dál „dýchá“, obě strany se chovají odlišně a deska se prohne jako bimetalová destička. Proto platí pravidlo symetrie — na rubovou stranu se lepí vyrovnávací laminát stejného typu, tloušťky a směru. Vyrovnávací list není ozdoba, ale konstrukční prvek.

Totéž platí i bez lepidla. Kompakt vyžaduje stejné klima na obou stranách: u dveří šaten a hygienických kabin je rozdíl vlhkosti a teploty mezi oběma stranami klasickou příčinou zborcení, odtud i požadavek na provětrávání. Skladuje se vodorovně, při 18–23 °C a 50–60% vlhkosti, ochranná fólie se odstraňuje současně z obou stran. Pokud deska dlouho ležela pokřiveně, deformace se už těžko vrátí.

Postforming a studené ohýbání

Postforming je provedení označené písmenem P: HGP, VGP. List se zahřeje a ohne kolem hrany tak, aby lícová strana pokračovala bez spáry — právě to je zaoblená přední hrana kuchyňské desky.

Teploty se pohybují v úzkém rozmezí: 160–177 °C, nejčastěji ≈163 °C, nad 190 °C se laminát začíná bublat. Tvarovatelnost se zkouší podle EN 438-2, body 31 a 32: minimální poloměr pro list 0,8 mm je ≥ 8 mm, ale pouze pokud je osa ohybu rovnoběžná se směrem broušení. Napříč je pravidlo dvojnásobně přísnější — ≥ 10 × tloušťka rovnoběžně, ≥ 20 × tloušťka napříč, tedy 16 mm u stejného listu. Odolnost proti bublání je samostatná zkouška (body 33 a 34) a zdroje se rozcházejí: ≥ 15 s pro všechna provedení podle jedněch, ≥ 10 s pro postformingové podle druhých.

Studené ohýbání je jiná záležitost a poloměry jsou o řád větší: typické hodnoty z technického listu jsou kolem 10 cm pro postformingová provedení a kolem 20 cm pro standardní a provedení s odolností proti hoření, konvexně i konkávně. Standardní HGS ohnutý na poloměr určený pro HGP se neohne — praskne.

Jak se chová v čase

Vytvrzená termosetová matrice se netaví a nerozpouští; odtud plyne vše ostatní:

• Voda a pára. Materiál je neporézní; zkouší se na vroucí vodu a vodní páru podle EN 438-2, venkovní provedení navíc i na vlhké podmínky.
• Teplo. Zkouška suchým teplem probíhá při 160 °C (do roku 2016 při 180 °C). Materiál nezměkne ani nekape.
• Oheň. Standardní kompakt CGS dosahuje D-s2,d0 bez dalšího zkoušení, ale pouze při hustotě ≥ 1350 kg/m³ a tloušťce ≥ 6 mm. U provedení s odolností proti hoření neexistuje jedno číslo: setkáte se s B-s1,d0, B-s2,d0 i C-s2,d0 — třída závisí na tloušťce a podkladu, a tenký ohnivzdorný kompakt klesá až na C. Čte se z certifikátu pro konkrétní skladbu, ne z písmene F. Horní výhřevnost je 18–20 MJ/kg podle EN ISO 1716: HPL hoří, ale netaje se ani nekape hořící.
• Pohyb. Lineární tepelná roztažnost je 0,9 × 10⁻⁵ 1/K podélně a 1,6 × 10⁻⁵ 1/K příčně; rozměrová stabilita při zvýšené teplotě je také anizotropní — u typického tenkého horizontálního gradu ≤ 0,55 % podélně a ≤ 1,05 % příčně. Pravidlo pro dílnu: příčně se list pohybuje zhruba dvakrát víc.
• Slunce. Venkovní provedení podle EN 438-6 procházejí zkouškou umělého stárnutí (EN 438-2, bod 29) — kontrast ≥ 3 na šedé škále, vzhled ≥ 4, klimatický šok a zachování 80 % pevnosti a modulu v ohybu. EGS/EGF jsou určené pro mírné venkovní podmínky, EDS/EDF pro náročné.

Očekávaná životnost při vnitřním použití je minimálně 20 let bez ztráty vzhledu. Venku může několikaleté vystavení povětrnostním vlivům změnit povrch, aniž by to ovlivnilo jeho funkčnost. Srovnání parametrů HPL s dalšími materiály najdete v technickém přehledu.

V dílně: posuv, hrany a kotvení

To, že materiál s hustotou nad 1,35 g/cm³ opotřebovává nástroje, je známá věc popsaná v článku o HPL panelu. Užitečnější jsou čísla, se kterými se reálně pracuje.

• Řezání. Nástroje ze slinutého karbidu nebo diamantové, nižší posuv než u kompozitních desek — 0,03–0,05 mm na zub. Vylamování na spodní straně se řeší výstupním úhlem, podložkou nebo nejlépe předřezem.
• Frézování hrany. Odebírá se alespoň 2 mm a nejvýše 5 mm na jeden průchod. Stopy po fréze se odstraňují broušením a leštěním, hrana se může ošetřit silikonovým nábytkovým olejem. Volné rohy se musí vždy zaoblit.
• Vrtání. Vrtáky na plasty s vrcholovým úhlem 60–80° místo 120°, pro průchozí otvory 50–60°, se snižováním posuvu při výstupu. U slepého otvoru zůstává minimálně 1,5 mm materiálu, u otvoru rovnoběžného s deskou minimálně 3 mm.
• Kotvení. Průchozí otvory jsou o 2–3 mm větší než kotvicí prvek, nebo se používají pružné polyamidové pouzdra; jeden bod je pevný, ostatní kloužou. Závity se řežou, ale předvrtání je povinné.
• Spojování. Pero a drážka pouze u listů od 10 mm výše, se šířkou drážky a tloušťkou stěn minimálně 3 mm a hloubkou do 10 mm. Při lepení se listy spojují pouze ve stejném směru vláken.
• Prach. Povinné odsávání a bez lokálního přehřívání.

Jedna věta pro zákazníka: zaoblené rohy výřezů a leštěná hrana nejsou estetika. Ostrý vnitřní roh je koncentrátor napětí a právě odtud vede trhlina, která se objeví po prvním roce.

Čištění a oprava

Každodenní péče je nezajímavá, což je dobré znamení: voda a měkký hadřík, v případě potřeby prostředek bez abraziv, poté opláchnutí a osušení. Abrazivní houbičky materiál nenaruší, ale zdrsní melaminový povrch — a zdrsněný povrch je zároveň méně chemicky odolný a snáz se špiní. Vyhýbejte se také dlouhému kontaktu s kyselými čisticími prostředky na WC, trouby a kov; konkrétní postupy podle typu skvrn najdete v sekci péče.

Hranice opravitelnosti se musí říct na rovinu: hlubokou rýhu nelze „zaflikovat“, protože termosetový materiál se zpět nerozpustí a dvousložková lepidla a laky se po vytvrzení neodstraní. Kompaktní hrana se dá znovu opracovat a vyleštit; lícová strana ne, proto se v takovém případě vymění celý prvek.

Kde se používá — kromě dveří

Šíře využití dělá HPL zajímavým, protože každá aplikace klade jiný požadavek, než jaký klade dveřní panel:

• Kuchyňské a pracovní desky — postformovaná hrana je důvod, proč vůbec grade P existuje.
• Laboratorní stoly — kvůli chemické odolnosti a speciálním laboratorním provedením kompaktu.
• Hygienické kabiny, skříňky a šatny — kompakt bez lepicí spáry, který snese stálou vlhkost a mytí pod tlakem.
• Stěnové a stropní obklady — podle EN 438-7; v nemocnicích se spára vyplňuje kvůli hygieně.
• Fasády a balkony — venkovní kompakt podle EN 438-6, na provětrávané konstrukci a se zajištěným pohybem.
• Podlahové krytiny — EN 438-5, třídy AC1–AC6.
• Doprava — interiéry tramvají podle EN 45545-2, lodí podle IMO FTP Code, autobusů podle ECE R 118.
• Potravinářský provoz — vhodný pro styk s potravinami podle nařízení (ES) 1935/2004 a (EU) 10/2011; EN 13130-1 je metoda migračních zkoušek, kterou část výrobců uvádí ve svých technických listech. Povrch i hrany se dají dezinfikovat.
• Městský mobiliář a informační systémy — lavičky, zastávky, dětská hřiště, informační tabule.

A samozřejmě dveře a panely — stejná pravidla na menší ploše. Panely pro vstupní dveře se vyrábějí na zakázku v Bulharsku, přesně na míru konkrétní dveřní zárubně — právě proto se kód provedení vyplatí přečíst ještě před objednávkou. Podívejte se na materiály a katalog.

Jak číst technický list

1. Která část normy EN 438 je deklarovaná — 3 (tenký laminát k lepení), 4 (kompakt pro interiér), 5 (podlahová krytina), 6 (kompakt pro exteriér), 8 nebo 9.
2. Třípísmenný kód — polovina odpovědi — a zda se tloušťka v listu vztahuje k laminátu samotnému, nebo k hotovému kompozitu s podkladem.
3. Odolnost proti opotřebení (IP) v otáčkách a stupeň odolnosti proti vrypům.
4. Klasifikace reakce na oheň podle EN 13501-1 — závisí na tloušťce a konkrétním certifikátu, ne jen na písmenu.
5. Rozměrová stabilita a roztažnost — podélně a příčně zvlášť; pokud je uvedeno jen jedno číslo, chybí to druhé.
6. U venkovních provedení — umělé stárnutí a klimatický šok, a zda jde o úroveň pro mírné (EGS/EGF), nebo náročné (EDS/EDF) podmínky.

Tři omyly, které stojí nejvíc

„HPL je HPL“ — VGS pro stěnu a EDF pro fasádu spadají do různých částí normy. „Ohneme si to na místě“ — jde jen o provedení P a jen se zahřátím. „Zezadu to není vidět“ — je, po týdnu, na prohnutí desky.

Vybíráte materiál pro konkrétní dveře? Začněte průvodcem výběru panelu; pro nestandardní rozměry objednávkami na míru.

Stručně: HPL je papír a termosetové pryskyřice, lisované při ≥ 120 °C a ≥ 5 MPa až na hustotu přes 1,35 g/cm³ — materiál definovaný procesem výroby. EN 438 ho popisuje v devíti částech a třípísmenný kód říká zbytek: H/V/C/E pro typ, G/D pro úroveň, S/P/F pro provedení. Tenké listy se lepí a na rubu se musí povinně vyvážit; kompakt je samonosný přibližně od 5–6 mm výše. Ohýbá se pouze provedení P. Příčně se materiál pohybuje dvakrát víc než podélně — nechte mu na to prostor.
