Technische parameters van paneelmaterialen

Dit artikel is bedoeld als naslagwerk. Bent u kozijnenbouwer, dan vindt u hier de tabellen die u zo aan een klant of ontwerper kunt laten zien, zonder in catalogi te hoeven zoeken. Bent u eindklant, dan staat er boven elke tabel een korte alinea die de cijfers vertaalt naar mensentaal — want "λ 0,033" op zich zegt niets, zolang niet duidelijk is wat dat betekent voor uw voordeur in januari.

Alle waarden hieronder zijn typische, volgens Europese normen gedeclareerde waarden. Waar bronnen uiteenlopen, publiceren we de bandbreedte en zeggen dat ook openlijk — dat is eerlijker dan één zelfverzekerd afgerond getal. Voor een algemeen overzicht van de soorten panelen begint u bij de gids voor decoratieve panelen, hier behandelen we alleen de fysica en de bewerking.

Hoe lees je deze cijfers: λ, R en U

De drie grootheden beschrijven verschillende zaken en worden daarom niet rechtstreeks met elkaar vergeleken.

• λ (lambda), W/(m·K) — warmtegeleidbaarheid van het materiaal zelf, onafhankelijk van de dikte. Hoe lager, hoe beter de isolatie. Dit is een eigenschap van de stof, niet van het product.
• R, m²·K/W — thermische weerstand van een specifieke laag: dikte gedeeld door λ. Hier telt de dikte wél mee.
• U, W/(m²·K) — warmtedoorgang door het volledige product, met alle lagen, kaders en koudebruggen. Hoe lager, hoe beter. Dit is het getal dat gedeclareerd wordt en dat in het bouwproject terechtkomt.

Het praktische gevolg: een materiaal met een uitstekende λ kan in een deur zitten met een middelmatige U, als het kader, de kant of de bevestiging een koudebrug vormt. Het omgekeerde geldt ook — een goed ontworpen profiel redt een gemiddelde kern. Daarom is de λ-tabel hieronder bedoeld voor materiaalkeuze, en de U-tabel voor beoordeling van de afgewerkte deur.

De gedeclareerde ontwerpwaarden worden bepaald volgens EN 12664 — meting met een warmtestroommeter. Daarom kan hetzelfde materiaal in verschillende datasheets met licht afwijkende λ-waarden vermeld staan: het is belangrijk bij welke temperatuur en luchtvochtigheid gemeten is.

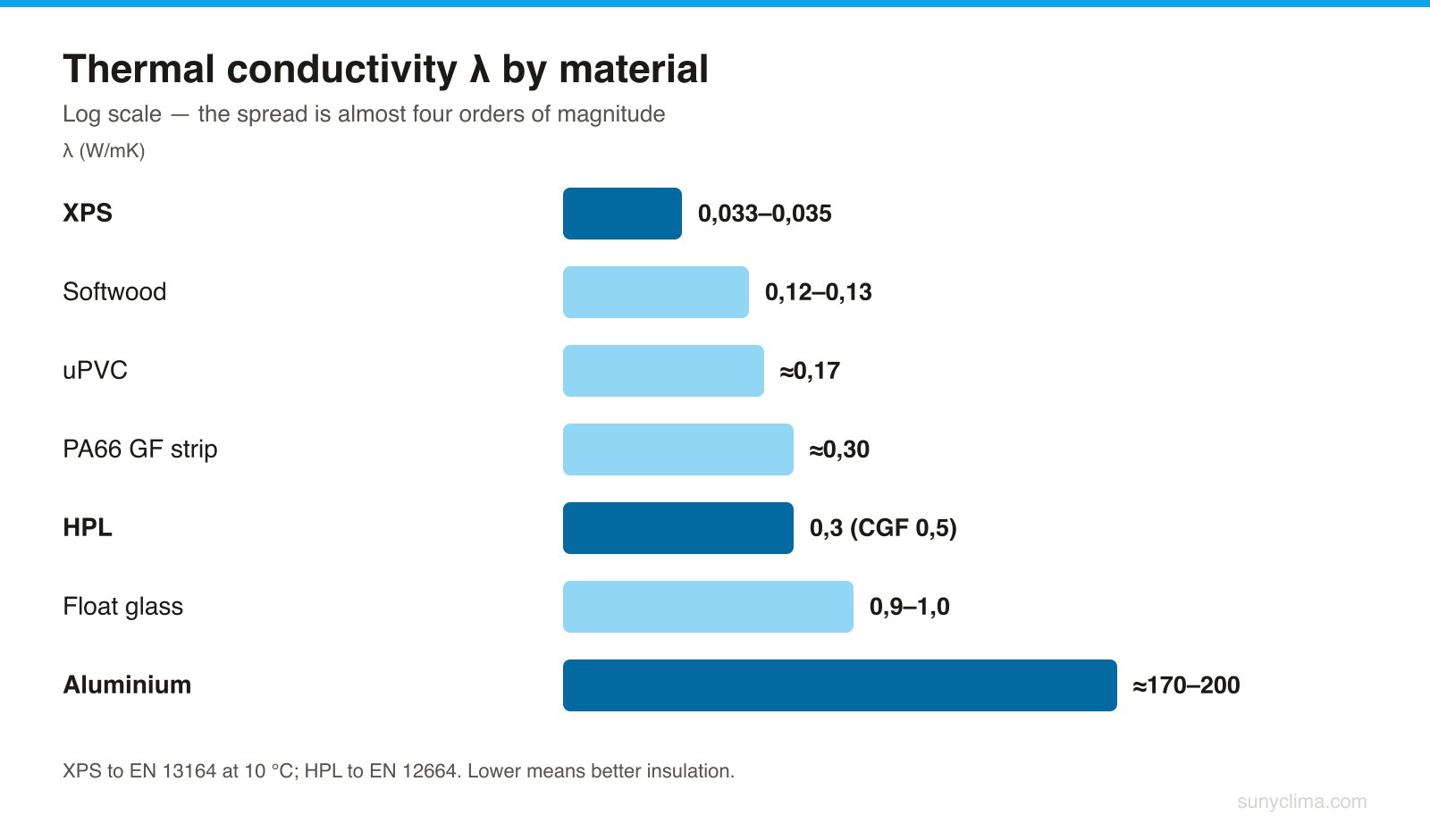

Tabel 1: warmtegeleidbaarheid λ per materiaal

Lees de tabel zo: aluminium geleidt warmte ongeveer 5000 keer makkelijker dan XPS. Daarom is een aluminium paneel zonder isolerende kern in de praktijk een radiator die naar buiten gericht is, terwijl datzelfde paneel met een XPS-kern zich gedraagt als onderdeel van de muur. Hout geleidt ongeveer vier keer beter dan XPS, maar is nog altijd vele malen beter dan glas en niet te vergelijken met metaal.

Materiaal	λ, W/(m·K)	Norm / opmerking	Wat het betekent voor de deur
XPS (geëxtrudeerd polystyreen)	0,033–0,035	bij 10 °C, EN 13164	Beste isolator in de lijst; typische kern van een paneel
Naaldhout	≈0,12–0,13	gemeten met HFM	Redelijke isolatie, maar gevoelig voor vocht
uPVC	≈0,17	hard PVC-profiel	Het profielmateriaal isoleert op zichzelf al
HPL (compact laminaat)	0,3	EN 12664; brandvertragend CGF — 0,5	Bekleding, geen isolatie; werkt als afwerklaag, niet als kern
Polyamide strip PA66 GF	≈0,30	koudebrugonderbreker in aluminium profiel	Onderbreekt de brug in het aluminium — daardoor daalt Uf van boven 6,0 naar onder 2,0
Vlakglas	≈0,9–1,0	enkel glas, het materiaal zelf	De beglazing isoleert door het gas en de coating, niet door het glas
Aluminium	≈170–200	constructielegeringen	Uitstekende geleider — vereist altijd een thermische onderbreking

Let op bij HPL: λ 0,3 klinkt bescheiden vergeleken met XPS, maar HPL is geen isolatiemateriaal en wordt daar ook niet om gekozen. Het is een slijtvaste toplaag van enkele millimeters dik — de functie is mechanisch en klimatologisch, terwijl de isolatie van de kern erachter komt. Meer over het materiaal vindt u in het artikel over HPL, en de keuze tussen XPS en een houten kern wordt behandeld hier.

Tabel 2: U-waarden van profielen en wat EN 14351-1 vereist

De U-waarde geeft aan hoeveel watt er per vierkante meter verloren gaat bij één graad temperatuurverschil. Het getal betekent niets zonder context, dus hier is de context: een aluminium profiel zonder thermische onderbreking zit boven 6,0 W/(m²·K), terwijl datzelfde profiel met een polyamide strip erin onder 2,0 komt. Dit is geen marketingverschil, maar het verschil tussen een kader waar 's winters condens langsloopt en een kader dat droog blijft.

Element	Typische waarde	Toelichting
Uf — aluminium profiel zonder thermische onderbreking	boven 6,0 W/(m²·K)	Het hele profiel is één grote koudebrug
Uf — aluminium met thermische onderbreking	onder 2,0 W/(m²·K)	Polyamide strip PA66 GF, λ ≈0,30
Uf — goede aluminium systemen	1,2–1,8 W/(m²·K)	Het huidige niveau voor een kwalitatieve voordeur
U_D — de volledige deur	verplicht gedeclareerd	EN 14351-1:2006+A2:2016 voor buitendeuren

EN 14351-1 is de geharmoniseerde norm voor ramen en buitendeuren. Deze schrijft voor dat de fabrikant de U_D van het product declareert — niet van het profiel, niet van het paneel, maar van de complete deur als samengesteld geheel. Wanneer iemand u dus alleen de λ van de kern noemt, is dat maar de helft van de informatie. De volledige informatie is de U_D in de prestatieverklaring.

Vuistregel voor het klantgesprek: λ beschrijft het materiaal, U beschrijft de deur. Als de verkoper de twee door elkaar haalt, vraag dan om de gedeclareerde U_D-waarde — dat is het enige getal dat écht vergelijkbaar is tussen offertes.

Tabel 3: temperatuurgrenzen

Zuidgerichte gevel, een donkere kleur en zomerzon — het oppervlak van een paneel loopt dan ver boven de luchttemperatuur op. Daarom zijn temperatuurgrenzen geen academische kwestie. Hier ziet u wat elk materiaal aankan en vanaf wanneer het onomkeerbaar begint te veranderen.

Materiaal	Werkbereik	Afbraak / kritiek punt	Opmerking
XPS	−50 tot +75 °C	–	Een andere fabrikant declareert tot +70 °C; hanteer bij het ontwerp de lagere grens
HPL	–	afbraak boven 250 °C; ontsteking ≈400 °C	Smelt niet — thermohardend hars, geen thermoplast
ABS (bij thermovormen)	150–180 °C procestemperatuur	boven 180 °C breekt de butadieenfase af	Nauw venster — daarom is het vormen een strikt gecontroleerd proces
PVC (bij thermovormen)	≈124–179 °C procestemperatuur	bij 180 °C breekt PVC af	De procesgrens en de afbraakgrens liggen bijna tegen elkaar aan

De twee regels voor ABS en PVC gaan over het proces, niet over de gebruiksfase — ze geven aan bij welke temperatuur het materiaal gevormd wordt. Ze zijn belangrijk omdat ze verklaren waarom thermogevormde elementen een beperkte diepte en beperkte radiussen hebben: het venster tussen "voldoende zacht" en "al afgebroken" is bij ABS ongeveer 30 graden, en bij PVC minder dan één graad marge als men 179 °C aanhoudt.

Voor HPL is het meest praktische gevolg van de tabel dat het materiaal geen smeltpunt heeft. Bij brand of bij een heet voorwerp tegen het oppervlak verkoolt het, maar het vervormt niet en druipt niet. Dat is het verschil tussen een thermohardend hars, uitgehard onder hoge druk, en een gewoon thermoplast.

Gedrag bij UV

Er is één getal dat elke monteur uit het hoofd moet kennen: XPS moet binnen 60 dagen tegen UV beschermd worden (één bron noemt tot 90 dagen). Daarna begint het oppervlak van de plaat te verpoederen en eigenschappen te verliezen. In de praktijk betekent dit dat een XPS-kern nooit onbedekt blijft — niet op de bouwplaats, niet in het afgewerkte paneel. Er zit altijd een toplaag van HPL, aluminiumcomposiet, rvs of gelamineerd PVC omheen.

De keerzijde van dezelfde medaille: de toplaag die de XPS afdekt, draagt de volledige UV-belasting. Daarom is bij de keuze van de bekleding de kleurstabiliteit belangrijker dan de hardheid. HPL voor buitentoepassing wordt geclassificeerd volgens EN 438, dat aparte delen heeft speciaal voor platen met buitenexpositie — dit is de klasse waarnaar u moet vragen bij de aankoop van een paneel, niet naar het algemene begrip "laminaat".

Gedrag bij vocht

Vocht bepaalt hoe lang een paneel vlak blijft. XPS heeft gesloten cellen en neemt vrijwel geen water op — daarom wordt het gebruikt als kern bij elementen die blootstaan aan regen en condens. Een houten kern is het tegenovergestelde: die reageert op de luchtvochtigheid, zwelt en krimpt, en precies die beweging opent na verloop van tijd de naden en leidt tot kromtrekken als de kantafwerking niet volledig hermetisch is.

HPL is dankzij zijn hoge dichtheid en uitgeharde hars weinig vochtgevoelig en kan zonder gevolgen nat gereinigd worden — daarom is het een geliefde toplaag voor deuren aan de straatzijde. Glas is inert, maar de voeg eromheen niet: de siliconenkit en de afdichting zijn de plek waar water zijn weg vindt. Meer over glasoplossingen leest u in het artikel over glas, en praktische onderhoudstips vindt u in de onderhoudssectie.

Tabel 4: hoe elk materiaal bewerkt wordt

Deze tabel wordt zelden gepubliceerd, en is toch de nuttigste van allemaal. De reden is simpel: de materiaalkeuze bepaalt welk detail überhaupt mogelijk is. U kunt geen gefreesde 3D-cassette in rvs vragen, of een geboord gat in gehard glas — niet omdat iemand dat niet wil, maar omdat de fysica van de bewerking het niet toelaat. Hieronder ziet u wat er met wat gedaan wordt.

Materiaal	Belangrijkste bewerking	Mogelijk	Niet mogelijk
XPS-kern	Zagen en CNC-frezen	Op maat maken, uitsparingen voor sloten en scharnieren, kanalen	Blijft niet onbedekt — UV-bescherming tot 60 dagen
HPL / compact laminaat	CNC-frezen, cirkelzagen met hardmetalen zaagblad	Gefreesde motieven, V-facetten, precieze uitsnijdingen, boren	Niet warm vormbaar — is thermohardend
ABS-schaal	Thermovormen bij 150–180 °C	Reliëfmotieven, cassettes, afgeronde randen	Boven 180 °C breekt de butadieenfase af
PVC-folie / -plaat	Thermovormen bij ≈124–179 °C	Bekledingen met reliëf, lamineren op profiel	Bij 180 °C begint afbraak
Aluminiumcomposiet (bond)	V-groef aan de achterzijde en vouwen	Precieze kanten, dozen, hoeken van 90°	Vouwt niet zonder gefreesde groef — het front barst
Rvs 304 / 316	Laser of waterstraal	Uitgesneden motieven, perforaties, opschriften	Niet thermovormbaar zoals kunststof
Glas	Zagen, boren en slijpen vóór het harden	Elke geometrie — maar alleen bij ongehard glas	Na het harden volgens EN 12150 — geen zagen, geen boren meer

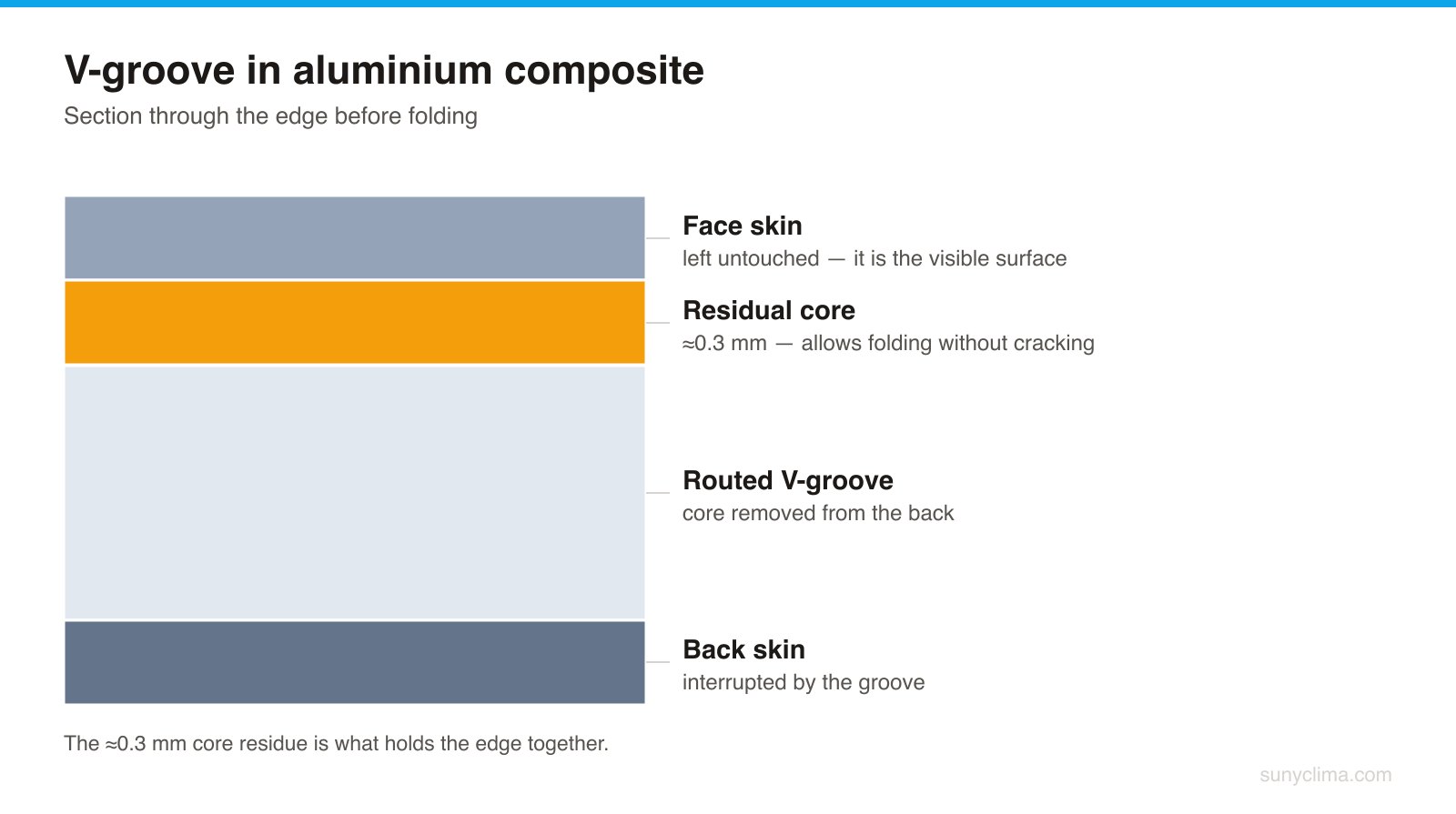

Frezen en vouwen van aluminiumcomposiet

Bond wordt gevouwen door aan de achterzijde een V-vormige groef te frezen, waarbij een dunne rest overblijft — ongeveer 0,3 mm kern achter de voorplaat. Deze rest is alles wat de rand bij elkaar houdt: dun genoeg om te vouwen zonder het front te breken, en dik genoeg om niet te scheuren. Als de groef te diep gefreesd is, scheurt de rand; te ondiep — dan kreukelt het front. Daarom is de kwaliteit van de bondkanten een directe indicator voor de kwaliteit van het frezen.

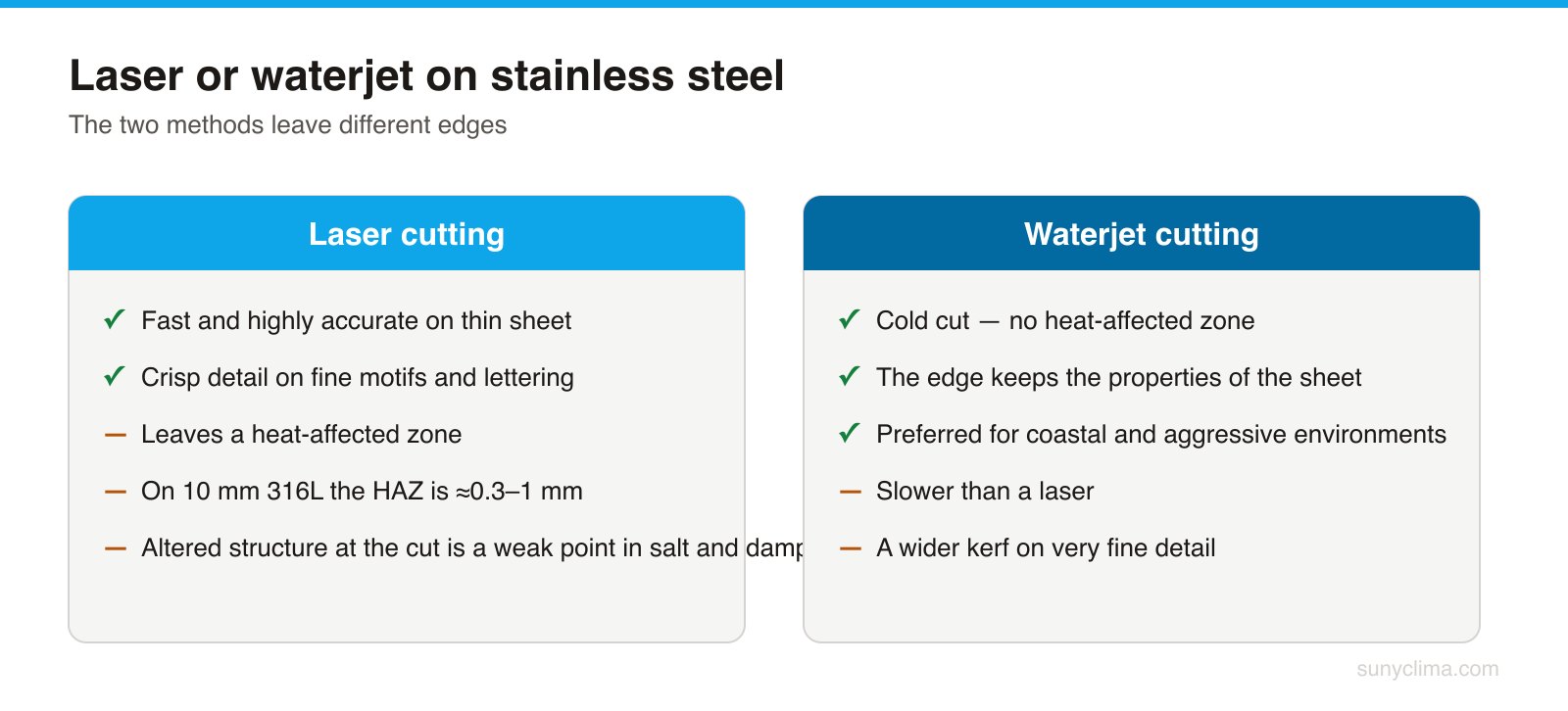

Laser of waterstraal bij rvs

De twee methodes geven een verschillende rand. De laser snijdt met warmte en laat een warmtebeïnvloede zone achter — bij 10 mm 316L is dat ongeveer 0,3–1 mm. In die zone is de structuur van het metaal veranderd door de verhitting, wat bij roestvast staal van invloed is op de corrosiebestendigheid precies langs de snede. Waterstraalsnijden snijdt koud: er ontstaat helemaal geen warmtebeïnvloede zone, de rand blijft metaal met dezelfde eigenschappen als de plaat.

Praktisch gezien: voor decoratieve motieven in een binnen- of beschermde omgeving is laser een snelle en precieze keuze. Voor elementen die blootstaan aan zout, regen en vuil — kustgebied, drukke straat — is de koude snede van waterstraal, of een nabehandeling van de snede, de verstandigere oplossing. Het verschil tussen 304 en 316 in dezelfde context wordt behandeld in het artikel over bond en rvs.

Waarom glas alleen vóór het harden bewerkt wordt

Het harden volgens EN 12150 brengt het glas in een permanente spanningstoestand: een samengedrukt oppervlak, een gespannen kern. Precies dat maakt het aanzienlijk sterker en zorgt ervoor dat het bij breuk uiteenvalt in kleine, veilige stukjes. Maar diezelfde spanning betekent dat elke volgende zaag- of boorbewerking energie vrijmaakt en de plaat ter plekke uiteenspat. Daarom wordt alle geometrie — afmeting, gaten voor grepen, uitsparingen voor scharnieren, randbewerking — aangebracht in het ongeharde glas, en pas dan gaat het de oven in. Een maatverandering na het harden bestaat niet als bewerking; daarvoor maakt men nieuw glas.

Thermische uitzetting en waarom voegen geen slordigheid zijn

Elk materiaal beweegt met de temperatuur mee, en omdat het paneel is opgebouwd uit meerdere materialen, bewegen die allemaal anders. HPL heeft volgens testgegevens conform DIN 53752 een coëfficiënt van 0,9 × 10⁻⁵ 1/K in de lengterichting en 1,6 × 10⁻⁵ 1/K in de dwarsrichting — dat wil zeggen dat de plaat bijna twee keer zoveel beweegt in de ene richting als in de andere.

Hier is de berekening, om duidelijk te maken waarom dit geen bijkomstig detail is. Een plaat van 2000 mm lang, bij een verschil van 60 K tussen een winternacht en een zomers verhit oppervlak:

• dwarsrichting: 2000 × 1,6 × 10⁻⁵ × 60 = ongeveer 1,9 mm
• lengterichting: 2000 × 0,9 × 10⁻⁵ × 60 = ongeveer 1,1 mm

Bijna twee millimeter beweging bij een plaat van twee meter. Als het paneel star en zonder speling bevestigd is, kan die beweging nergens heen en verandert ze in kromtrekken, uitbuigen of afgescheurde bevestiging. Daarom zijn de voeg rond het paneel en de ovale gaten bij de bevestiging geen tekenen van slordigheid — het is berekende speelruimte. Een paneel dat "strak en zonder speling" gemonteerd is, is een paneel dat de eerste zomer al zal kromtrekken.

Kort samengevat: XPS isoleert ongeveer 5000 keer beter dan aluminium, maar houdt geen UV langer dan 60 dagen vol, en zit daarom altijd achter een toplaag. Een aluminium profiel zonder thermische onderbreking zit boven 6,0 W/(m²·K), met een polyamide strip komt het onder 2,0. HPL smelt niet en begint pas boven 250 °C af te breken. Glas wordt volledig bewerkt vóór het harden. En elk paneel heeft een voeg nodig, want 2 meter HPL beweegt bijna 2 mm.
